可回中心浮动铰刀柄

加工中心加工案例

可回中心浮动铰刀柄矫正老旧加工中心的重新定位误差,提高加工效率,提高铰孔加工光洁度。

去毛刺|倒角|浮动铰刀柄|滚压刀

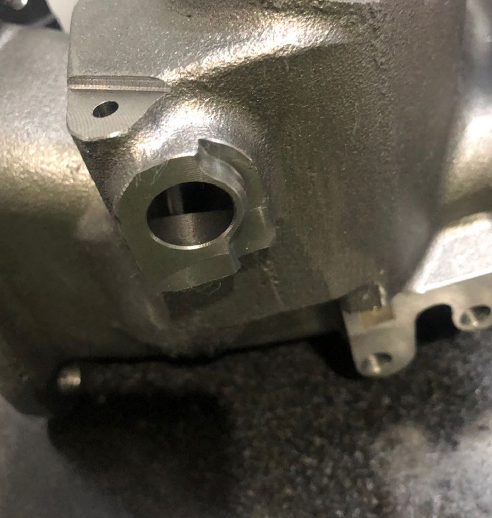

产品名称:蜗壳

产品材质:铸铁

铰孔直径:D14mm

铰孔深度:27mm

去毛刺|倒角|浮动铰刀柄|滚压刀

目前主要存在的问题:因为机床设备老化,使用硬质合金铰刀只能打到转速n=150,进给F=150 。如果打快转速会导致过切,孔径变大。fn=1mm/转,加工光洁度会只能达到Ra=1.6。

希望使用浮动铰刀柄来修整重复定位精度,从而提高转速,降低每转进给量fn,从而提高光洁度。

去毛刺|倒角|浮动铰刀柄|滚压刀

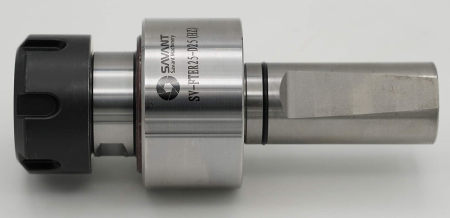

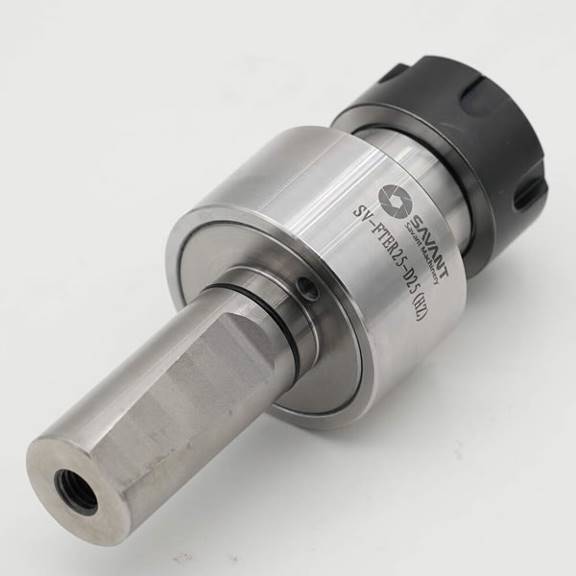

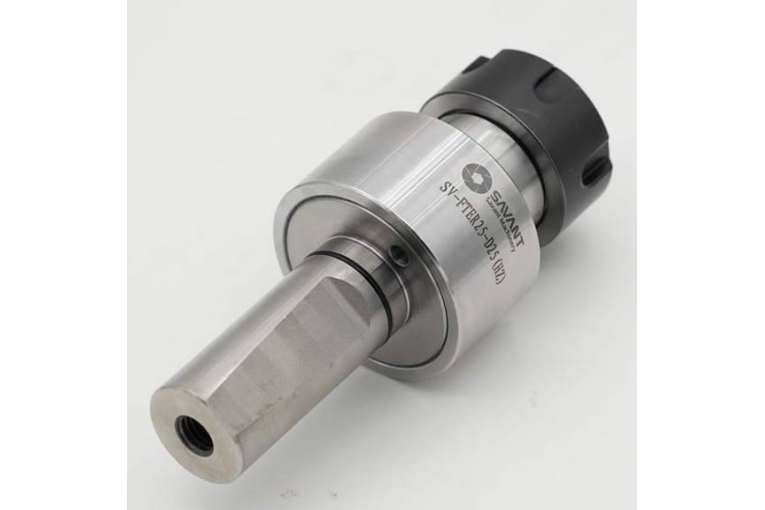

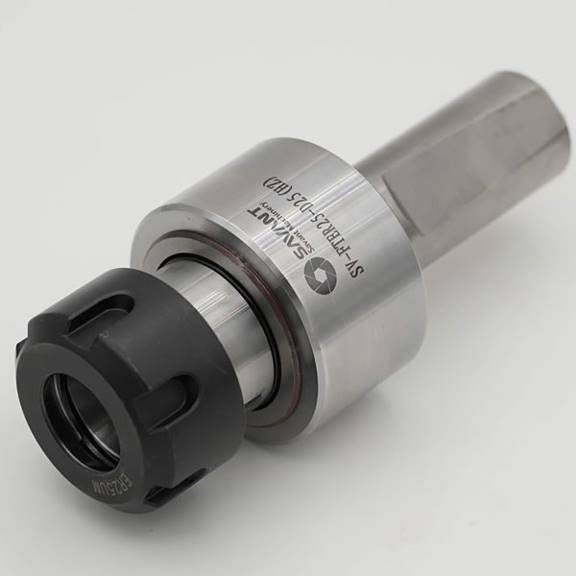

使用可回中心浮动铰刀柄SV-FTER25-D25(HZ),加工参数转速n=700,进给F=150 .

加工结果:通止规测试孔径合格,光洁度Ra≤0.8

后期还可通过更换中心弹簧(更大弹力)测试更高的转速,届时光洁度会更好。

去毛刺|倒角|浮动铰刀柄|滚压刀
