组合式去毛刺倒角刀

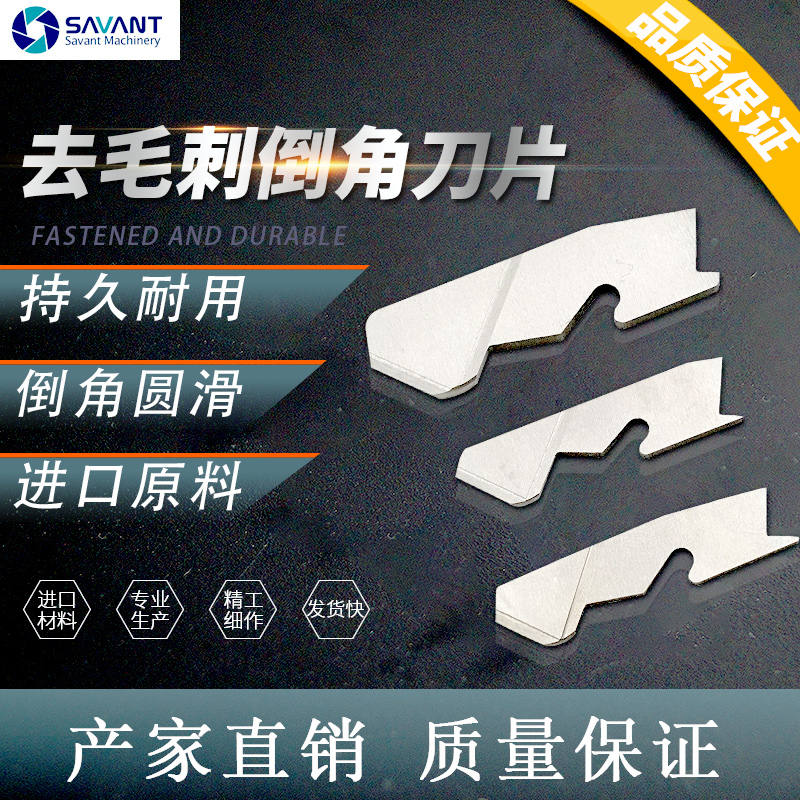

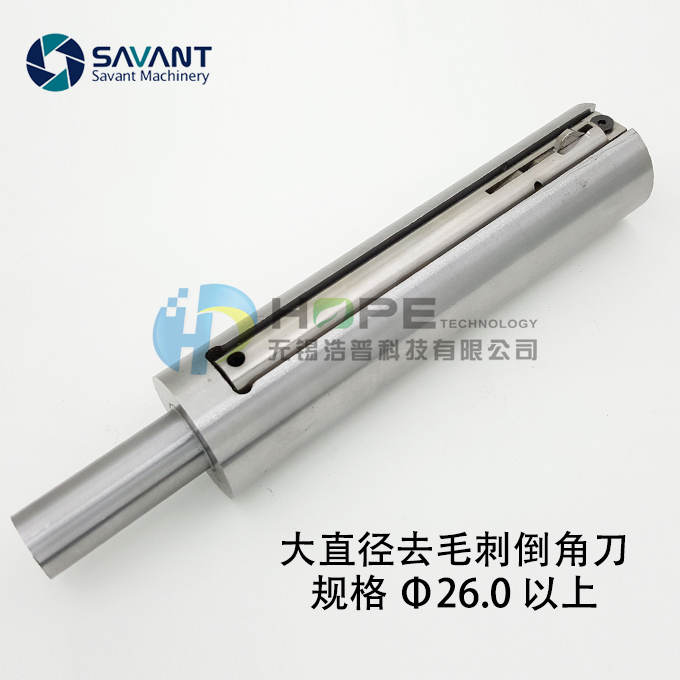

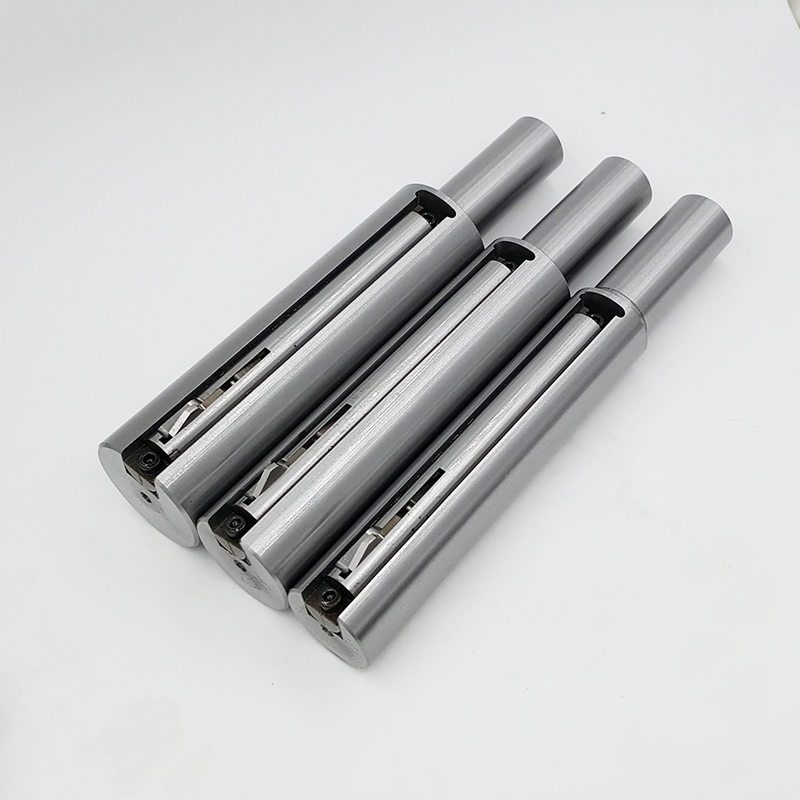

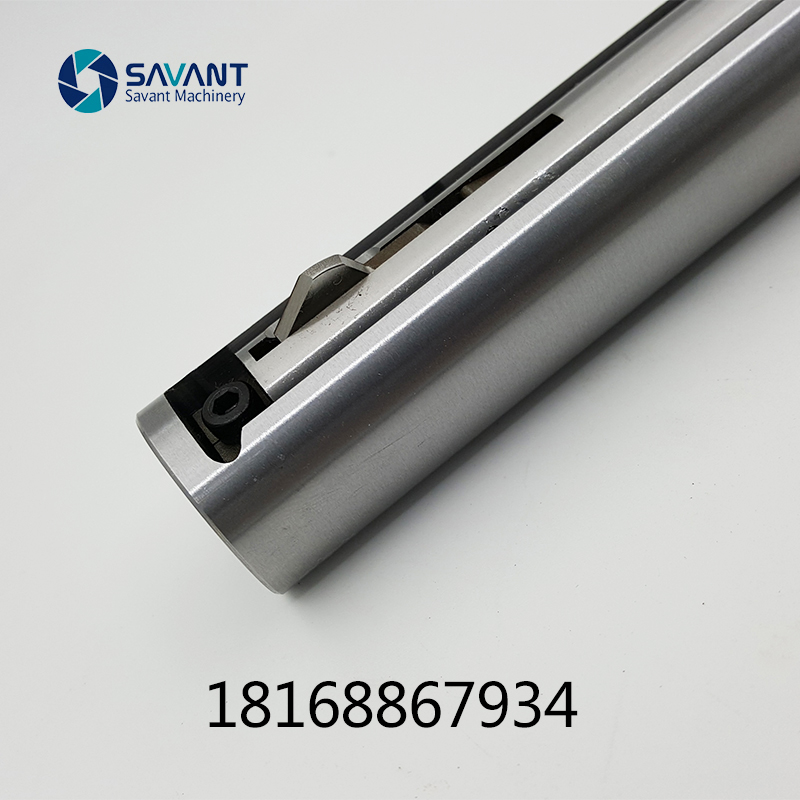

SAVANT舍弃式组合去毛刺倒角刀是在我们标准刀具基础上定制非标刀杆,并在标准舍弃式去毛刺倒角刀具上做小的修改而成,加工孔径尺寸为大于25mm以上的直径数值。

  • 品牌: SAVANTEC
  • 材质: 高速钢

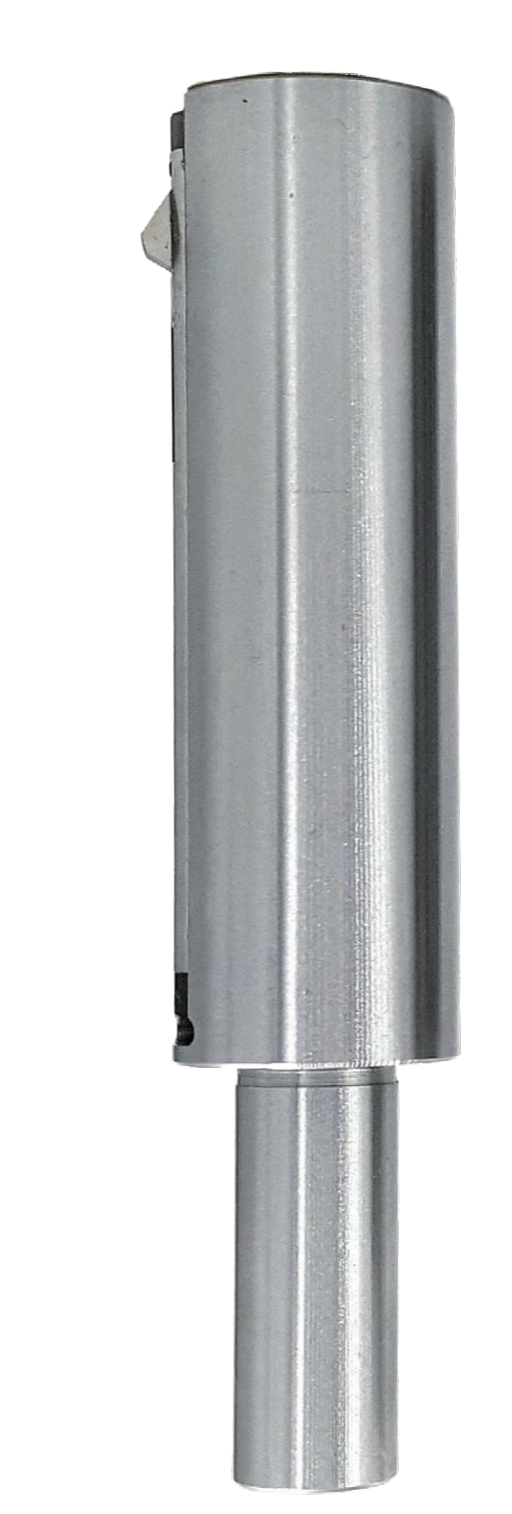

SAVANT舍弃式组合去毛刺倒角刀

BW>25

组合式去毛刺倒角刀

Combined deburring tools

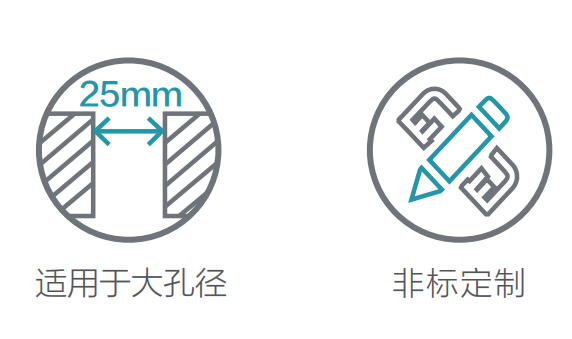

SV-BW 组合式刀具适用于大孔径(大于 25 毫米)的加工场合,使用模块化结构。

该组合式去毛刺倒角刀具的刀杆为非标定制,内嵌标准舍弃式去毛刺倒角刀。

去毛刺|倒角|浮动铰刀柄|滚压刀



去毛刺|倒角|浮动铰刀柄|滚压刀

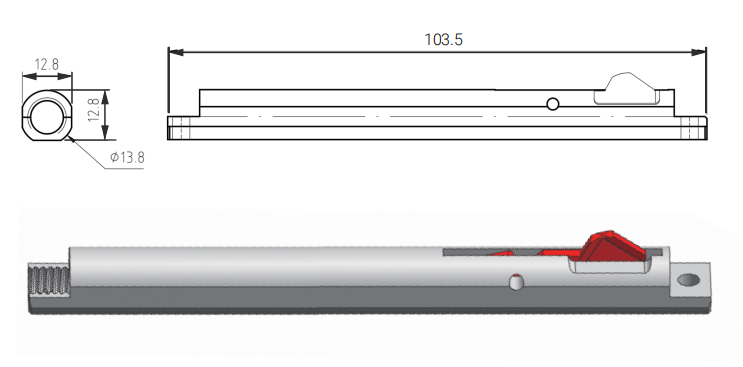

标准 SV-BW 模块 SV-SPBW-14.0 尺寸图

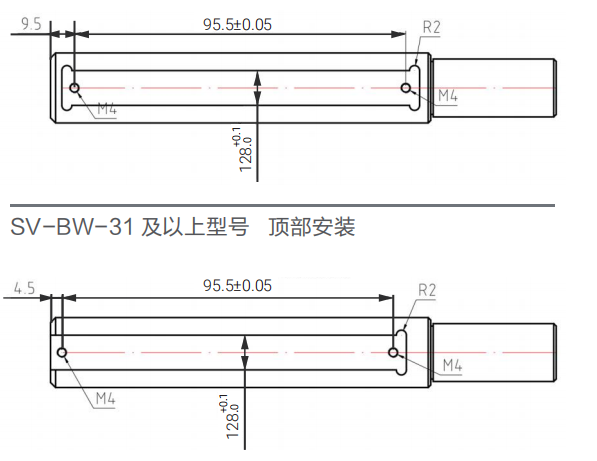

SV-BW 刀座尺寸SV-BW-26/27/28/29/30 内部安装

去毛刺|倒角|浮动铰刀柄|滚压刀

去毛刺|倒角|浮动铰刀柄|滚压刀

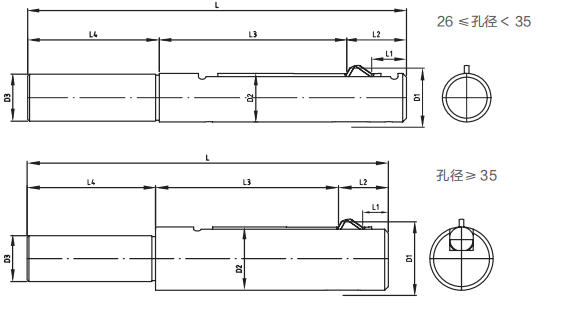

SV-BW-S 组合式标准品 COMBINED STANDARD

L3: 有效深度

L4: 柄部长度

L: 总长

D1: 刀刃最大旋转直径

D2: 前端直径

D3: 柄部直径 0/-0.013

去毛刺|倒角|浮动铰刀柄|滚压刀



组合式去毛刺倒角刀规格表 Specification Table

型号

加工孔径

L1

L2

L3

L4

L

D1

D2

D3

刀片型号

SV-BW-26.0

26

18.5

31.8

100

70

201.4

31.4

25.8

25

SV-4#

SV-BW-27.0-S

27

18.5

31.8

100

70

201.4

32.4

26.8

25

SV-4#

SV-BW-28.0-S

28

18.5

31.8

100

70

201.4

33.4

27.8

25

SV-4#

SV-BW-29.0-S

29

18.5

31.8

100

70

201.4

34.4

28.8

25

SV-4#

SV-BW-30.0

30

18.5

31.8

100

70

201.4

35.4

29.8

25

SV-4#

SV-BW-31.0-S

31

18.5

31.8

100

70

201.4

36.4

30.8

25

SV-4#

SV-BW-32.0-S

32

18.5

31.8

100

70

201.4

37.4

31.8

25

SV-4#

SV-BW-33.0-S

33

18.5

31.8

100

70

201.4

38.4

32.8

25

SV-4#

SV-BW-34.0-S

34

18.5

31.8

100

70

201.4

39.4

33.8

25

SV-4#

SV-BW-35.0

35

14

27.3

100

70

196.9

40.1

34.5

25

SV-4#

SV-BW-36.0-S

36

14

27.3

100

70

196.9

41.1

35.5

25

SV-4#

SV-BW-37.0-S

37

14

27.3

100

70

196.9

42.1

36.5

25

SV-4#

SV-BW-38.0-S

38

14

27.3

100

70

196.9

43.1

37.5

25

SV-4#

SV-BW-39.0-S

39

14

27.3

100

70

196.9

44.1

38.5

25

SV-4#

SV-BW-40.0

40

14

27.3

100

70

196.9

45.1

39.5

25

SV-4#

SV-BW-41.0-S

41

14

27.3

100

70

196.9

46.1

40.5

25

SV-4#

SV-BW-42.0-S

42

14

27.3

100

70

196.9

47.1

41.5

25

SV-4#

SV-BW-43.0-S

43

14

27.3

100

70

196.9

48.1

42.5

25

SV-4#

SV-BW-44.0-S

44

14

27.3

100

70

196.9

49.1

43.5

25

SV-4#

SV-BW-45.0

45

14

27.3

100

70

196.9

50.1

44.5

25

SV-4#

SV-BW-46.0-S

46

14

27.3

100

70

196.9

51.1

45.5

25

SV-4#

SV-BW-47.0-S

47

14

27.3

100

70

196.9

52.1

46.5

25

SV-4#

SV-BW-48.0-S

48

14

27.3

100

70

196.9

53.1

47.5

25

SV-4#

SV-BW-49.0-S

49

14

27.3

100

70

196.9

54.1

48.5

25

SV-4#

SV-BW-50.0-S

50

14

27.3

100

70

196.9

55.1

49.5

25

SV-4#

其它非标产品可接受订制

可加工斜率 MACHINABLE SLOPE

去毛刺|倒角|浮动铰刀柄|滚压刀

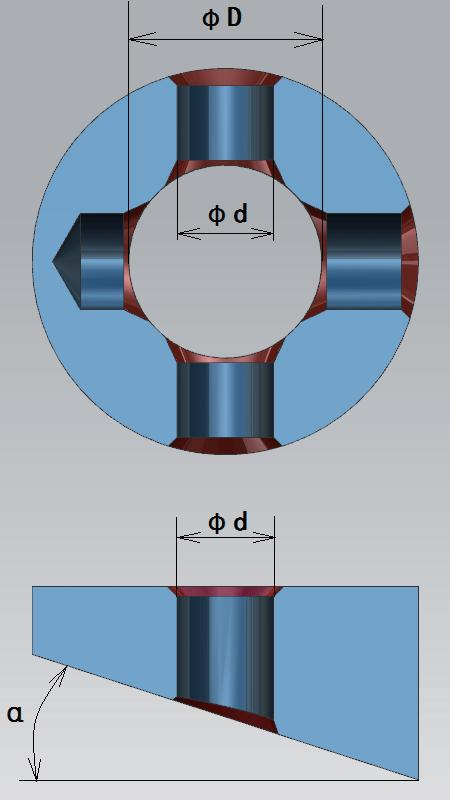

正反孔口去毛刺刀具对孔径比有要求,最大孔径比(D:d)约为 3。其相当于基孔所在的斜面的角度在 15°以内。

如果基孔和主孔的孔径比(D:d)小于 3,表示其斜度大于 15°,我们只能修改刀片主偏角和后角来实现(需要测试能否满足客户要求)。

验证标准刀片是否合适的公式:D:d ≥ 3当加工如图贯穿孔的时候,主轴转速需要降低,进给保持不变。





BO/ BW 去毛刺倒角过程中产生的问题解决

SOLUTIONS TO PROBLLEMS

故障现象

产生原因

解决方案

孔口正反倒角尺寸不一致

  • 前向和后向的进给量不一致

  • 前后毛刺厚度不一致

可以在倒角过小的一侧减小进给量

可以在倒角过大的一侧增加进给量

倒角没有被加工出来

  • 刀片力太小

  • 刀片太钝了

  • 毛刺太厚

可以通过顺时针旋转调节螺丝来增加刀片力(舍弃式刀具)

更换新刀片

更换钻头

倒角尺寸太小,毛刺没有被去除

  • 刀片力太小

  • 刀片后角太小

顺时针旋转调节螺丝增加刀片力(舍弃式刀具)

更换更大后角刀片

倒角尺寸太大

  • 进给量太小

  • 刀片力太强

  • 刀具尺寸选型过大

可以增加进给速度

可以通过逆时针旋转调节螺钉来减小刀片力(舍弃式刀具)

选用较小尺寸的刀具

倒角不均匀

  • 转速太高

  • 刀片处于不稳定状态

  • 小孔与大孔的直径比过大

降低转速

增加刀片力及进给量(舍弃式刀具)

过大的孔径比无法使用 SV-BW 刀具解决

倒角面上出现振纹

  • 工件或者刀片固定强度不够

  • 刀具处于不稳定状态

  • 转速太高

确保工件及刀具都固定稳妥

增加刀片进给量并检查刀片力是否合适(大的弹力)

降低转速,增加每转进给速度

产生二次毛刺

  • 刀片力太大

  • 进给太慢

  • 刃口太钝

逆时针旋转调节螺丝降低刀片力(舍弃式刀具)

增加进给

更换新刀/刀片

孔壁有压痕

  • 刀片力过大

  • 孔壁光洁度要求高

逆向旋转调节螺丝降低刀片力(舍弃式刀具)

在最后一道加工工序之前倒角加工





SAVANT舍弃式组合去毛刺倒角刀是在我们标准刀具基础上定制非标刀杆,并在标准舍弃式去毛刺倒角刀具上做小的修改而成,加工孔径尺寸为大于25mm以上的直径数值。

该组合刀具是一款大直径孔口去毛刺倒角刀。





该组合去毛刺倒角刀具的刀杆为非标定制,内嵌我们标准舍弃式去毛刺倒角刀。

您可以点击以下图片下载我们的pdf简图,自行根据您的孔径和孔深设计您需要的大直径去毛刺倒角刀具。


去毛刺|倒角|浮动铰刀柄|滚压刀




正反去毛刺倒角刀的简洁设计,适合于提高去毛刺效率,利于稳定生产。该刀具无需复杂的或耗时的预调过程。钻孔的直径决定了所需要的刀杆的尺寸,倒角的大小可通过尾部的调节螺丝和进给量来调整
