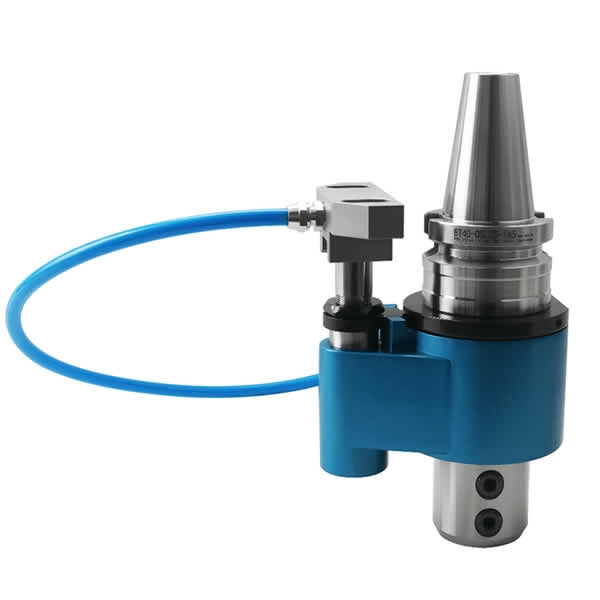

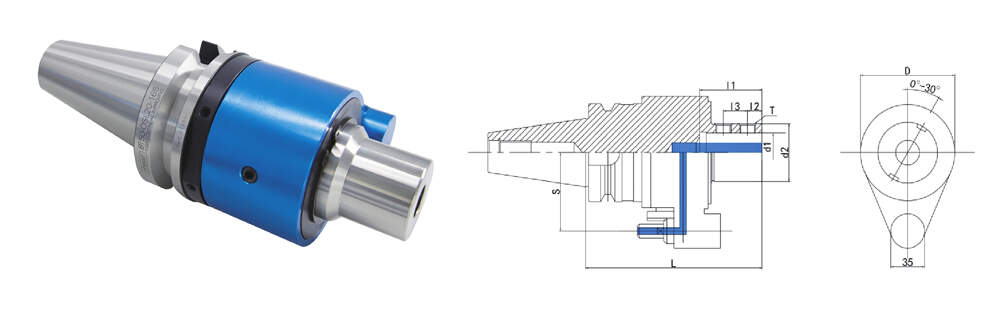

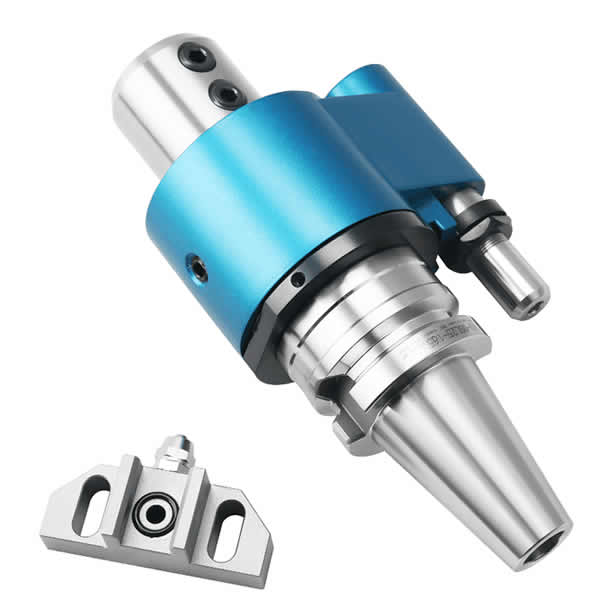

高速自动换刀油路刀柄（外冷转内冷刀柄） BT-OSL侧固型
规格 | L | l1 | l2 | l3 | D | d1 | d2 | S | T | 重量 |
BT40-OSL16-150 | 150 | 48 | 25 | - | 82 | 16 | 49.5 | 65 | M12-1.75P | 3.10 |
BT40-OSL20-150 | 50 | 20 | 3.50 | |||||||
BT40-OSL25-165 | 165 | 56 | 15 | 20 | 25 | 3.50 | ||||
BT40-OSL32-165 | 60 | 32 | 7.80 | |||||||
BT50-OSL16-165 | 48 | 25 | - | 98 | 16 | 59 | 80 | M14-2.0P | 7.00 | |
BT50-OSL20-165 | 50 | 20 | M12-1.75P | 7.50 | ||||||
BT50-OSL25-165 | 56 | 15 | 20 | 25 | M16-2.0P | 7.50 | ||||
BT50-OSL32-165 | 60 | 32 | 9.05 | |||||||
BT50-OSL40-165 | 62 | 25 | 40 | M14-2.0P | 8.50 |
OSL变径套
型号 | L | l1 | l2 | D | d1 | d2 | 重量 |
OSL-20-16 | 54 | 48 | 5.5 | 30 | 16 | 20 | 0.07 |
OSL-25-16 | 60 | 35 | 25 | 0.19 | |||
OSL-25-20 | 56 | 20 | 0.15 | ||||
OSL-32-16 | 64 | 48 | 42 | 16 | 32 | 0.35 | |
OSL-32-20 | 56 | 20 | 0.32 | ||||
OSL-32-25 | 25 | 0.22 | |||||
OSL-40-16 | 74 | 48 | 50 | 16 | 40 | 0.57 | |
OSL-40-20 | 60 | 20 | 0.54 | ||||
OSL-40-25 | 25 | 0.45 | |||||
OSL-40-32 | 32 | 0.3 |

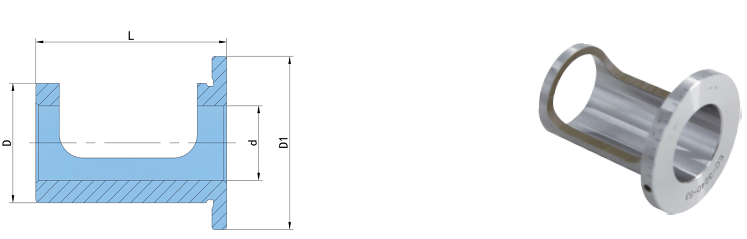

偏心套
型号 | L | d | D1 | D | 重量 |
20-25 | 48 | 20 | 41 | 25 | 0.19 |
25-32 | 60 | 25 | 49 | 32 | 0.21 |
32-40 | 65 | 32 | 58 | 40 | 0.23 |
40-50 | 76 | 40 | 68 | 50 | 0.24 |

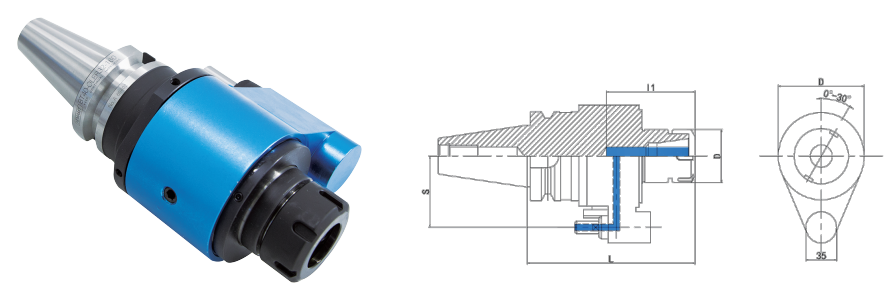

高速自动换刀油路刀柄（外冷转内冷刀柄） BT-OLER筒夹型
规格 | L | l1 | S | D | 夹持范围 | 重量 |
BT40-OLER16-160 | 160 | 90 | 65 | 82 | 1-10 | 3.80 |
BT40-OLER20-160 | 1-13 | 4.10 | ||||
BT40-OLER25-160 | 2-16 | 4.30 | ||||
BT40-OLER32-160 | 2-20 | 4.50 | ||||
BT50-OLER16-160 | 80 | 98 | 1-10 | 7.00 | ||
BT50-OLER20-160 | 1-13 | 7.10 | ||||
BT50-OLER25-160 | 2-16 | 7.20 | ||||
BT50-OLER32-160 | 2-20 | 7.30 | ||||
BT50-OLER40-160 | 4-26 | 7.50 |
ER/C止水筒夹
型号 | d | 夹持范围 | d1 | D | L | l1 | l2 | l3 | 重量 |
ER11C | 3-7 | 0.1 | 11 | 11.6 | 18 | 13.5 | 3.8 | 2.5 | 0.01 |
ER16C | 3-6 | 16 | 16.6 | 27.5 | 20.8 | 6.25 | 4 | 0.03 | |
6-10 | 0.5 | ||||||||
ER20C | 3-6 | 0.1 | 20 | 20.6 | 31.5 | 23.9 | 6.36 | 4.8 | 0.04 |
6-13 | 0.5 | ||||||||
ER25C | 3-6 | 0.1 | 25 | 25.6 | 34 | 25.9 | 6.66 | 5 | 0.05 |
6-16 | 0.5 | ||||||||
ER32C | 3-8 | 0.1 | 32 | 32.6 | 40 | 30.9 | 7.16 | 5.5 | 0.10 |
8-20 | 0.5 | ||||||||
ER40C | 10-26 | 0.1 | 40 | 40.6 | 46 | 34.9 | 7.66 | 7 | 0.25 |
12-34 | 0.5 |
适合于OER.OLER油路刀柄（外冷转内冷刀柄）

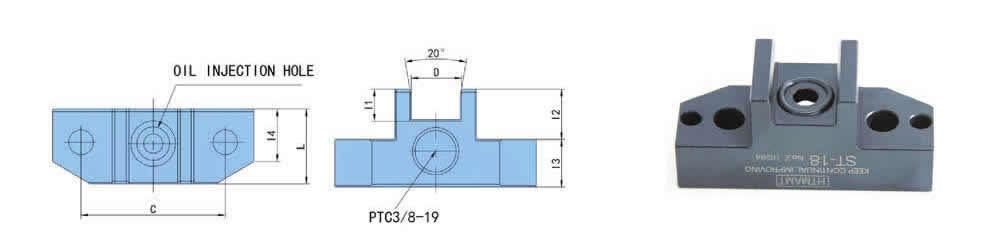

定位块
型号 | L | l1 | l2 | l3 | l4 | C | D | 重量 |
ST-18 | 27 | 9 | 18.1 | 17.2 | 18 | 46.2 | 18 | 0.29 |
适合于大多数加工中心，一般无需定制
高速自动换刀油路刀柄说明：
订购前确认中心距S尺寸
承受压力4Mpa
最高转速：3000rpm
自动换刀油路刀柄调整步骤
1、 确认刀柄中心至定位柱距离，BT40=65mm；BT50=80mm ，再与机床主轴中心至固定座距离做对比。如若距离不符，客户自行调整固定座进水孔位置，再进行安装（固定块和机床主轴端面的防尘盖螺孔匹配）。
2、 安装步骤：a、首先将固定块安装在机床端面，接将进水管与定位块接上。b 、油路刀柄安装：先把定位键上M6螺纹松开，使定位柱能自由上下移动（定位柱下有弹簧），将定位环上3只M6螺丝松开，使之能与油路刀柄主轴自由转动（螺丝不能拧过松）c 、机床主轴锁紧，调整油路刀柄主轴键槽与机床主轴键位置对齐，同时调整定位柱角度，使其对齐定位块出水孔，压紧定位柱后把油路刀柄装上机床主轴（安装完成后检查定位柱与定位块进水口是否对齐，且定位柱上端面需与定位块下端面精密贴合，以防漏水，如不能贴近，需调整定位块向下的距离或者更改定位块厚度。d 、再次检查，打开冷却检查是否有泄漏，油路刀柄主柄转动时外壳是否紧固（首次使用建议手动转动）
3、 首次使用，分别先开转速S=100、S=300、S=500进行刀柄跑和（10分钟），使用过程中最高转速不得超过3000rpm .
