“浮动铰刀柄”内部的结构可实现连续的轴向偏转和径向平移,使被夹持铰刀中心始终能围绕机床主轴中心,在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差,使铰刀中心在整个加工过程与被加工孔中心保持一致。
适用机床:车床、铣床、加工中心、钻床、专机
可解决以下问题:
1. 孔的尺寸偏大,尺寸精度达不到。
2. 孔的中间大,两头小圆柱度达不到要求。
3. 大批量生产时难以保证孔径尺寸的一致性。
4. 铰刀不耐用。
自动回中心的特点:在车床(含立式和卧式车床)和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行,自动补偿夹头和待加工孔间的轴偏差。
自动回中心可以根据刀具重量,通过调节机构调节回中的浮动阻力,这样可以防止产生振动,从而延长刀具寿命。
ER SERIES
floating reamer holder
浮动铰刀柄内部的结构可实现连续的轴向偏转和径向平移,使被夹持铰刀中心始终能围绕机床主轴中心,在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差,使铰刀中心在整个加工过程与被加工孔中心保持一致。 |
你是否被以下问题所困扰?
孔的尺寸偏大,尺寸精度达不到要求
孔的中间大,两头小,圆柱度达不到要求
内孔表面粗糙度达不到要求
铰刀不耐用
孔的直线性差
大批量生产时难以保证孔径尺寸的一致性
复位型的特点:
在车床(含立式和卧式车床)和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行,自动补偿夹头和待加工孔间的轴偏差。
复位型可以根据刀具重量,通过调节机构调节回中的浮动阻力,这样可以防止产生振动,从而延长刀具寿命。

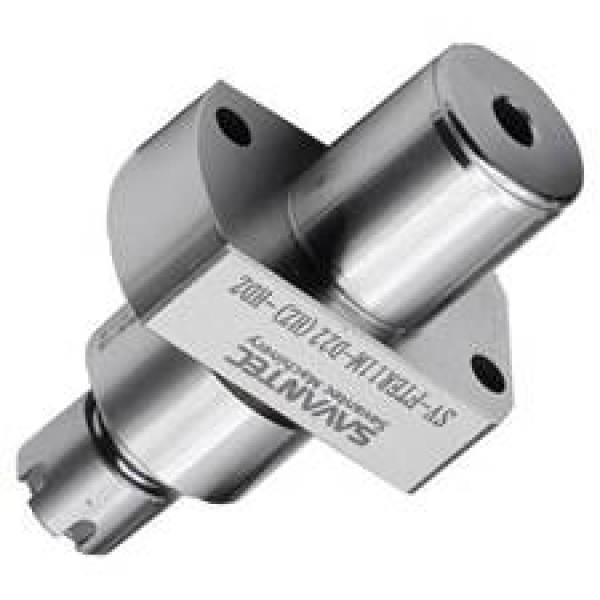

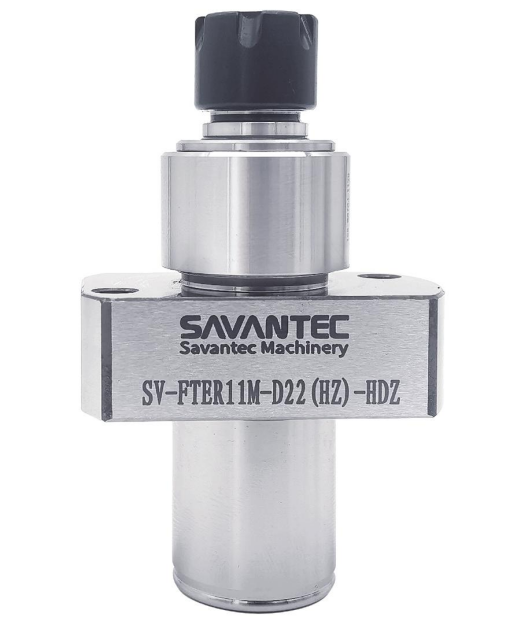

STAR走心机背轴浮动铰刀柄
Floating reamer holder for the back
shaft of the machine

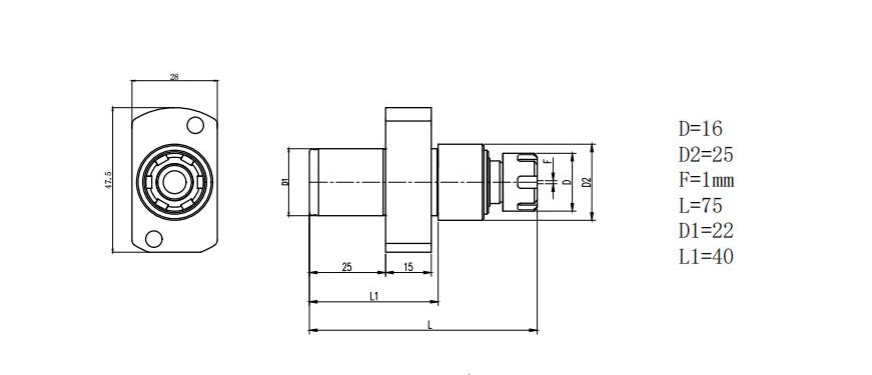

结构简图 Structure Drawing |
|
浮动铰刀柄:我们通常又叫浮动铰刀刀柄或者铰刀浮动刀柄,用来弥补机床的重新定位误差,提高铰刀加工效果,增加铰刀寿命。
