FTD0
向下浮动去毛刺刀柄
Down deburring holder

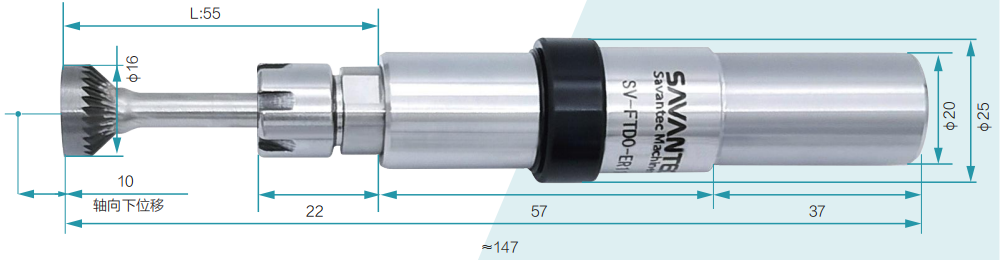

反向旋转挫 L:55 型号:SK-6M-SCFXR-DZ |

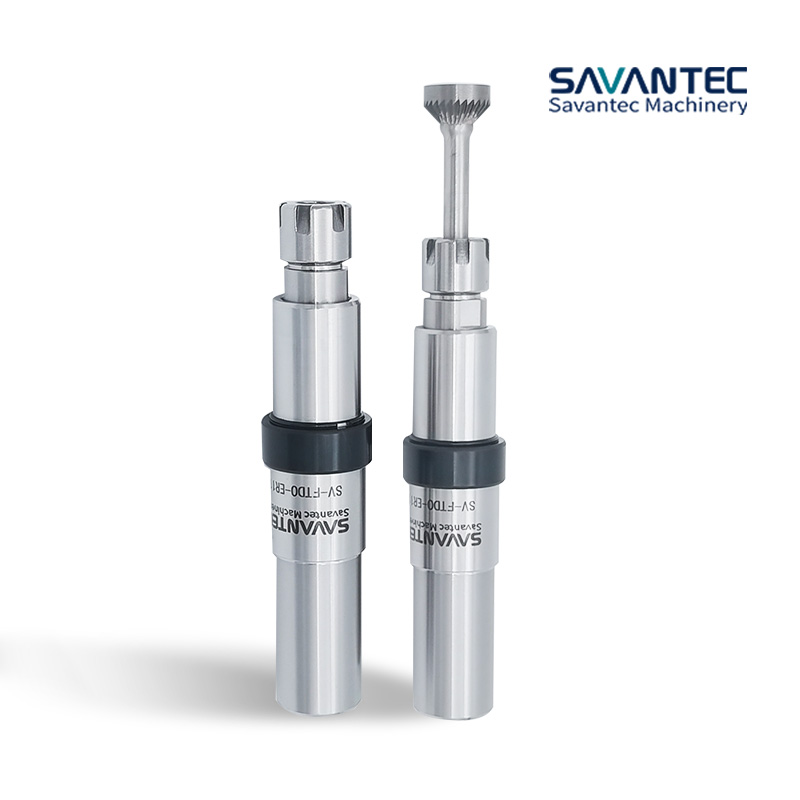

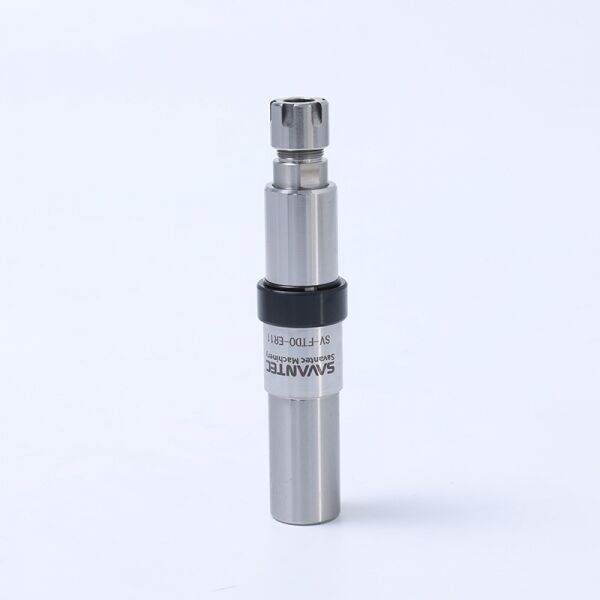

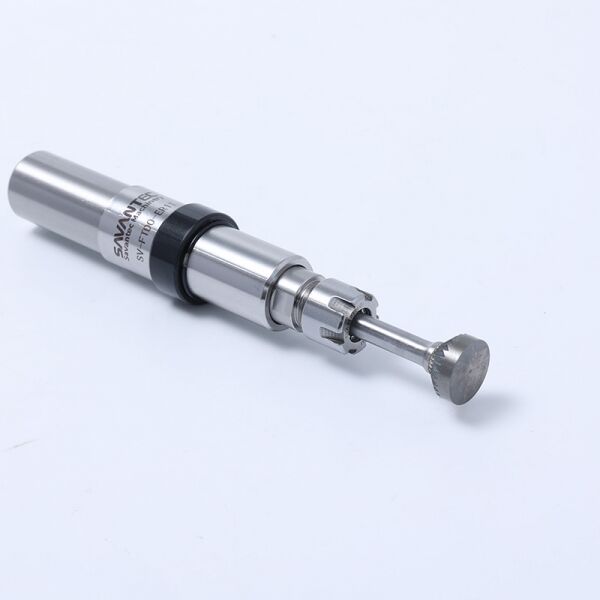

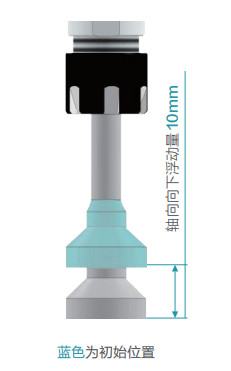

SV-FTD0 轴向向下浮动去毛刺刀柄是一款经济的组合工具,该刀柄的主轴可在轴向向下移动。该工具可以快速、轻松的去除工件底部不平整表面轮廓和孔的毛刺。通过刀柄主轴的轴向向下移动,对工件可产生相对恒定的压力,可以在不平整的工件轮廓上加工出相对均匀的倒角。 | SV-FTD0 轴向向下浮动去毛刺刀柄在 Z 轴方向有向下10mm 浮动量,用来去除壳体内部型腔和存在底部有位置差异的工件轮廓的毛刺。浮动力可通过刀柄内部调节机构进行调节。 |
该刀柄免维护;不会由于气压的变化而改变倒角质量;高进给率和主轴转速,减少加工时间,提高工作效率,减少企业成本,综合性价比较高;同时该刀柄设计小巧紧凑, |
|
可用于各种机器,包括最小的机器。可以在加工中心、自动车床、机器人等设备上使用。通过刀具内部的浮动机构,使刀具切削刃对工件被加工边缘不断的加压贴着工件,可以达到刀具按照工件形状仿形去毛刺的目的。 |
加工参数 刀头柄该刀柄拥有 Z 轴最大向下浮动 10mm 的浮动范围 | |
SV-FTAB0-ER11 | |
驱动方式Activation | 主轴驱动 |
转速Cutting direction | 加工过程围绕工件顺铣 |
进给Speed | 5000~8000r/min(根据加工机床合适转速选择) |
最大浮动量Feed | 向上浮动 8mm |

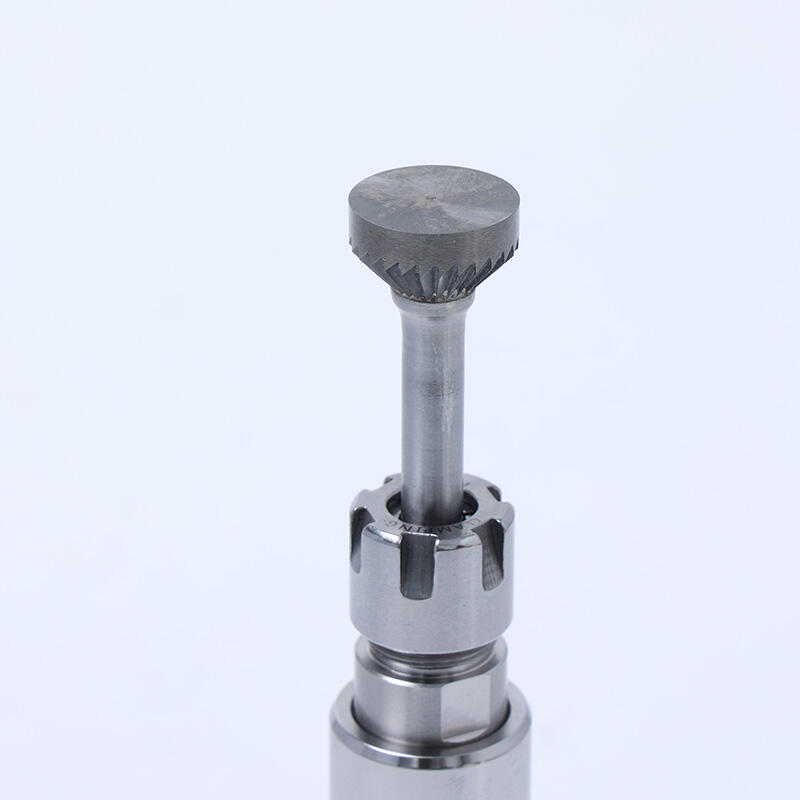

标准版使用ER-11筒夹夹持 硬质合金旋转锉去毛刺,可以夹持切削头柄部直径从Φ0.5mm~Φ7mm,轻松适用各种工件材料。 反向旋转锉:SK-6M-SCFXR-DZ 重量:0.25kg |
FTD0/FTCD0
使用反向浮动时的注意事项

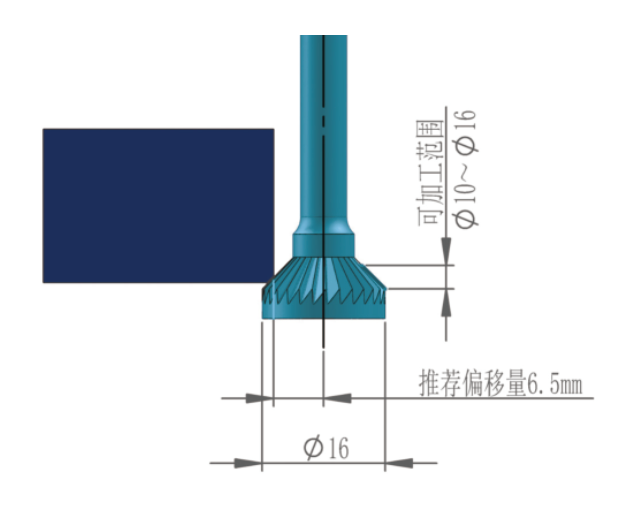

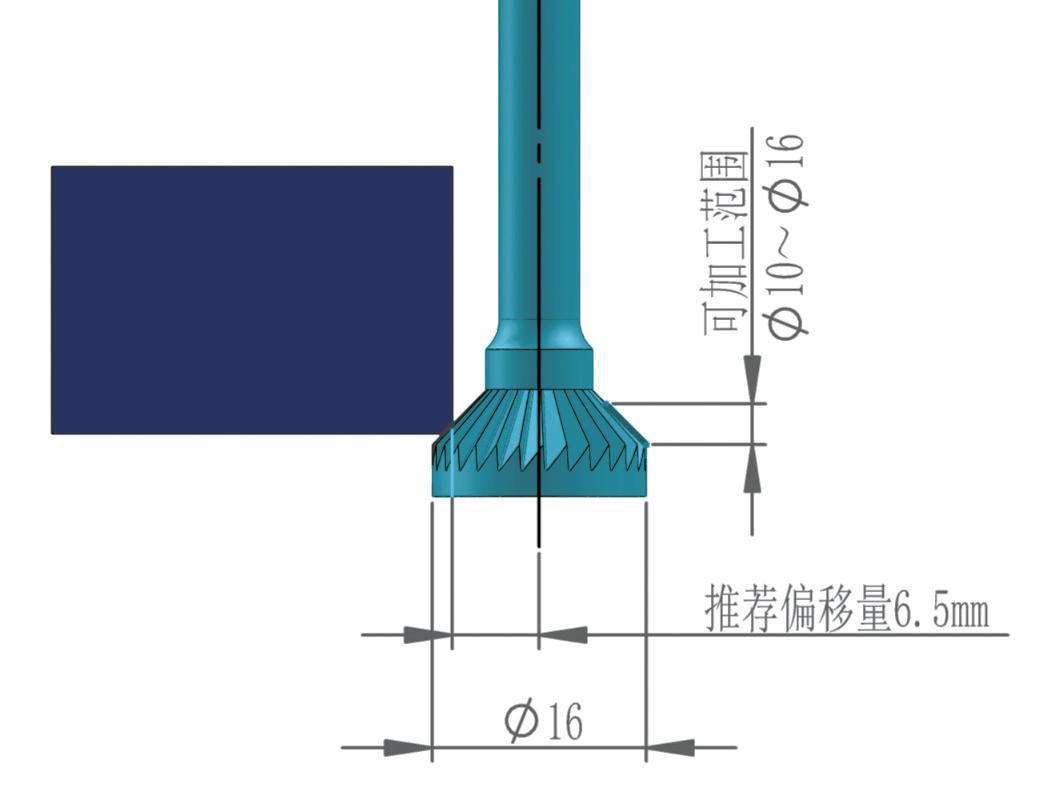

使用反向刃旋转锉对刀时,使旋转锉的切削刃(推荐偏移量 6.5mm)接近工件去毛刺轮廓,然后 Z 轴再向上 1~2mm(预压入量),之后刀具就可以在 Z 轴方向上自动补偿,从而达到去除工件不规则轮廓的毛 刺。详见右图 | |

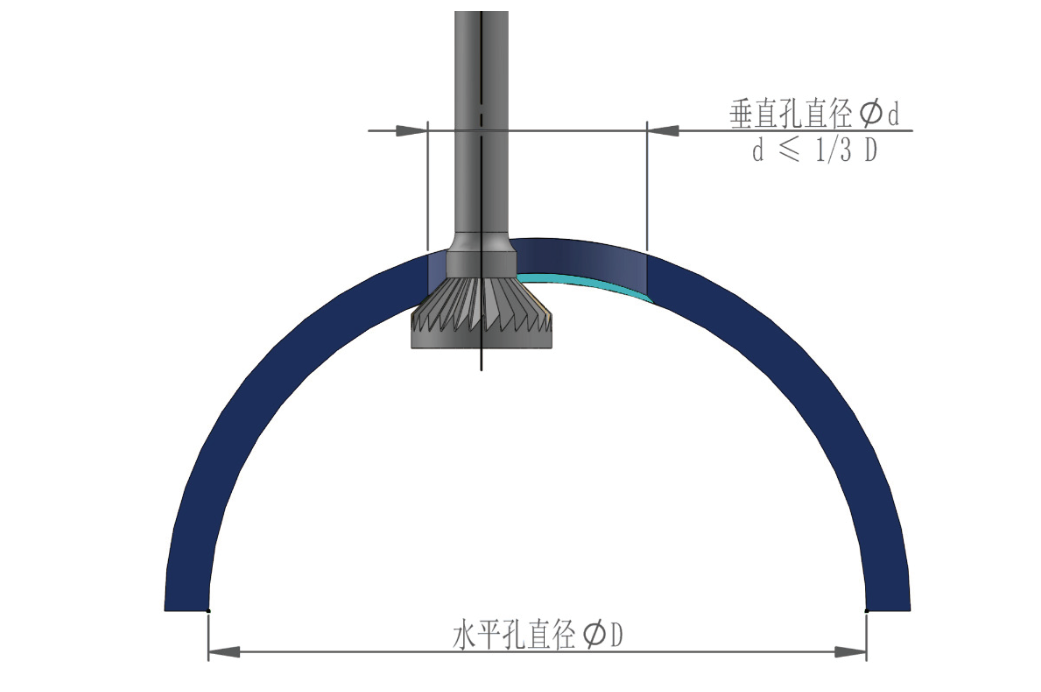

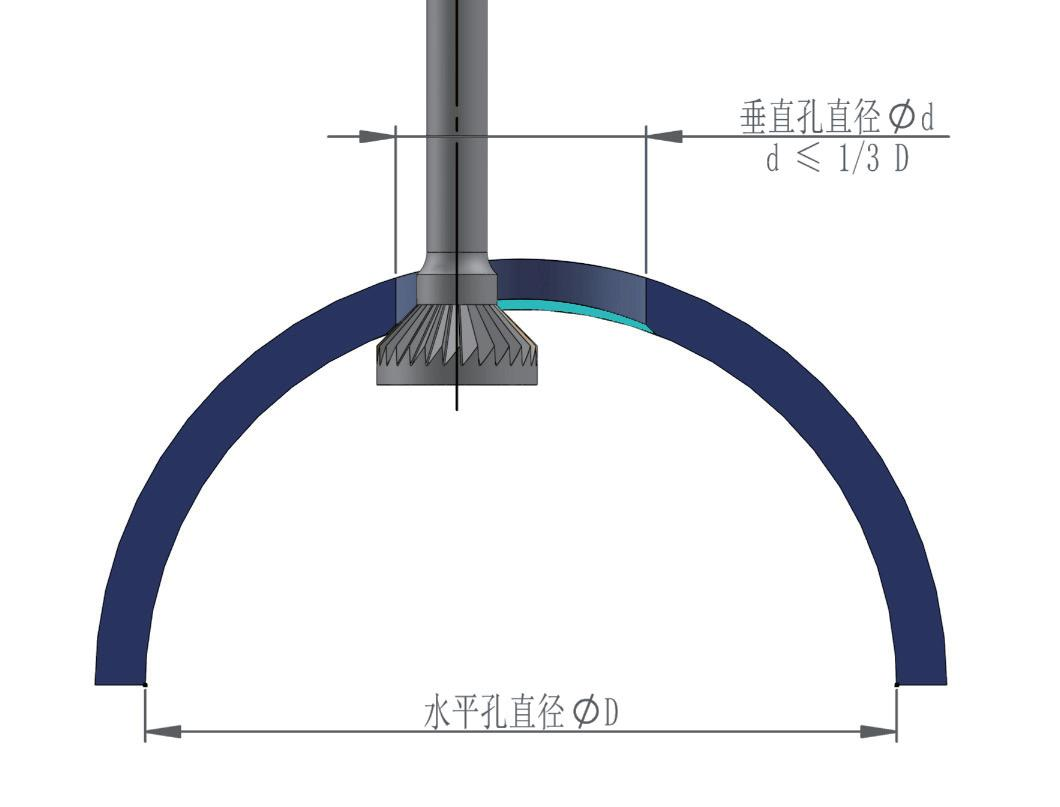

注意:偏移量过小时,工件与旋转锉柄部会干涉。偏移过大时,旋转锉 Φ16 外圆会与工件干涉。 如果工件加工部位的曲率小于旋转锉刀头形状(45°),旋转锉刀头会接触管路内径,并与外周干涉。加工交叉孔时,垂直孔的大小 Φd ≤ 1/3 水平孔直径 ΦD 才可以使用,否则会出现干涉,详见下图。 在加工过程中,进给方向急剧改变的工件轮廓,则无法去除该轮廓毛刺。 | |
RECAUTIONS FOR
DEBURRING HOLDER
所有浮动去毛刺刀柄注意事项

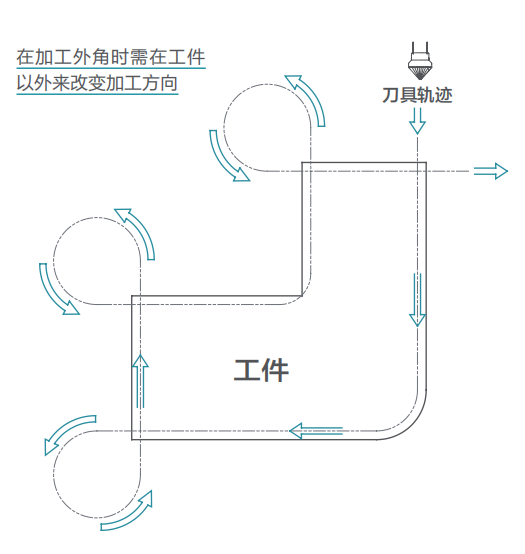

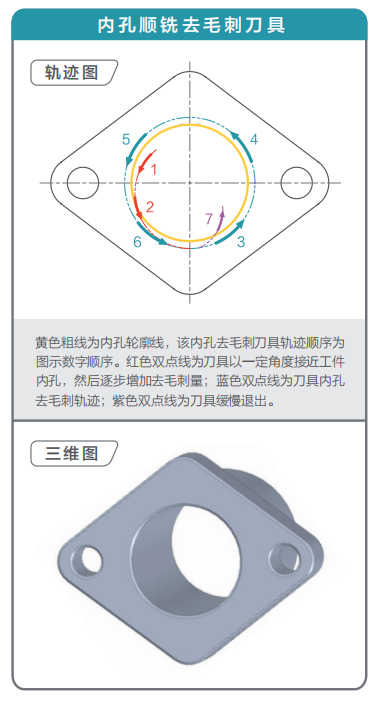

刀具加工路径 | |
对于浮动去毛刺倒角刀来说,内角(两面交界处)的加工稍微复杂些,通常情况下旋转锉不能同时接触内角垂直的两个面,因为这样同时加工两个面产生的力不平衡容易导致工具的震动。我们建议增加一个让旋转锉(旋转锉或者倒角铣刀)不同时接触垂直两面的刀具路径。当接近这样的内角时,刀具适当往上提,让锥度旋转锉的顶部接触工件,这样旋转锉更容易接近这样的内角。(注:当使用旋转锉顶端加工时,加工速度应降低。)当在加工到工件垂直内角时需通过圆弧程序来完成。 |

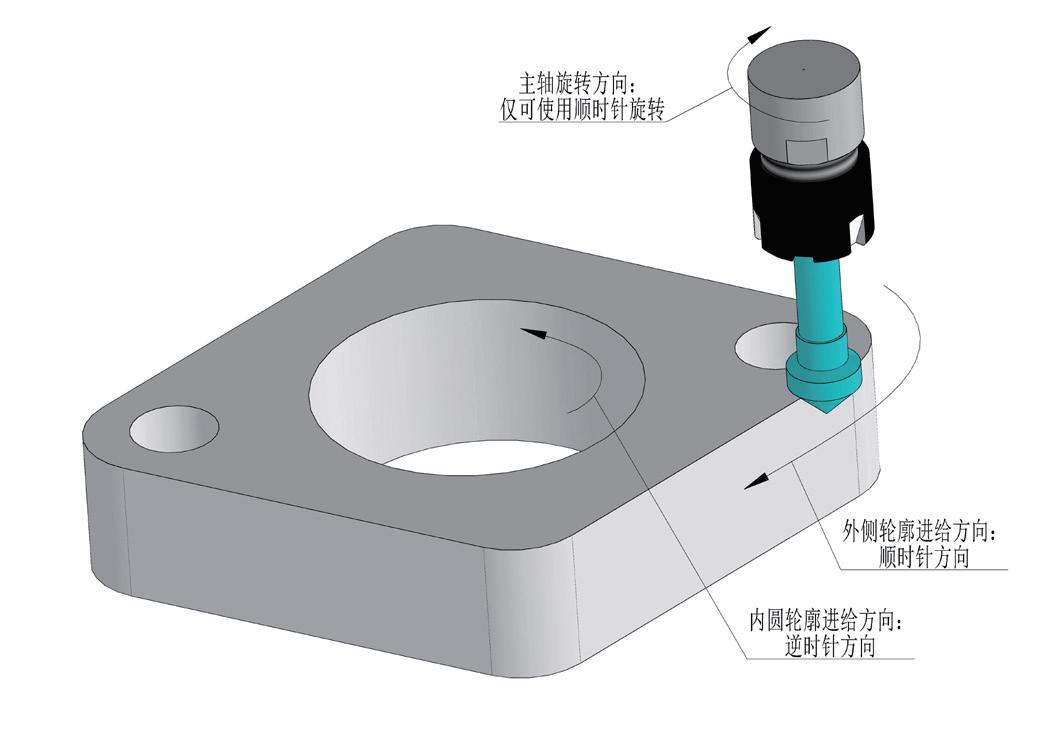

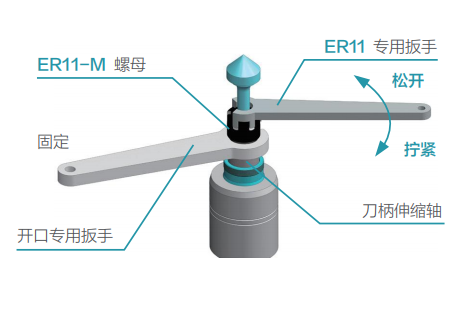

旋转锉更换示意图 | 浮动去毛刺工具在顺铣中表现最佳 |
安装旋转锉时,必须先要用开口专用扳手固定刀柄收缩轴的扁位,然后用 ER11 专用扳手紧固。 | |
客户须知 CUSTOMER NOTICE
|
|
|
|
|
注意事项
Announcements
| |
| |
| |
|
各参数关系总结 SUMMARIZE
|
各加工参数与毛刺去除量(倒角)的关系变化 | ||||
---|---|---|---|---|
主轴转速 | 对刀点 | 下压力 | 进给量 | 倒角大小 |

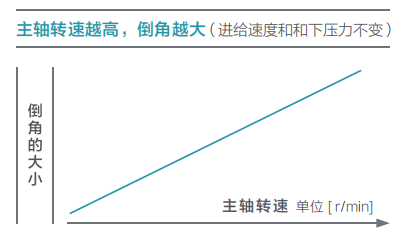

上升 | 不变 | 不变 | 不变 | 变大 |
降低 | 不变 | 不变 | 不变 | 变小 |
不变 | 不变 | 不变 | 减小 | 变大 |

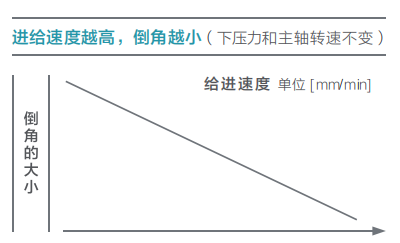

不变 | 不变 | 不变 | 增加 | 变小 |

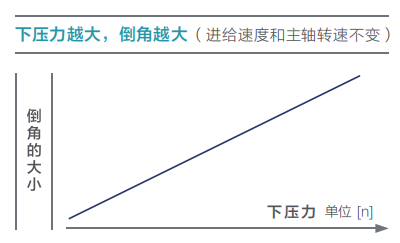

不变 | 不变 | 增加 | 不变 | 变大 |
不变 | 不变 | 减少 | 不变 | 变小 |
不变 | 高 | 不变 | 不变 | 变大 |
不变 | 低 | 不变 | 不变 | 变小 |
常见问题 FREQUENTLY ASKED QUESTIONS
还有毛刺 | 想缩短加工时间 | 加工面想漂亮点 |
|
|
|
