EMUGE自锁(防松)螺纹丝锥

EMUGE自锁螺纹(防松螺纹)丝锥,有效防止螺纹松脱。

  • 品牌: EMUGE

EMUGE自锁螺纹丝锥LK-M

去毛刺|倒角|浮动铰刀柄|滚压刀 去毛刺|倒角|浮动铰刀柄|滚压刀


螺纹松动的原因:

为了便于装配,螺栓和螺纹之间肯定存在间隙,螺纹的锁紧是通过牙与牙之间的摩擦力保证,在轻微振动和轻微载荷下,螺纹连接不会松动。但是在重载荷振动下,内外螺纹因为间隙,会产生横向位移,从而使摩擦力消失,此时螺纹就会被振松,即使拧得特别紧也可能会松开。

自锁螺纹(防松螺纹)的原理:

使用自锁螺纹时的螺杆就是普通的螺杆,不同的是内螺纹,自锁螺纹内螺纹牙型和不同螺纹不一样,它的根部多了一个30°的斜角,而且其中径相比普通螺纹有所增加。当螺杆拧入自锁螺纹时,外螺纹的顶部会与内螺纹根部的30°斜边接触后产生夹紧力。这种接触实在螺纹的全长上沿螺旋线进行的,因此具有良好定心作用,保持螺栓与螺纹孔较好的同心,并使螺纹之间不会产生相对的横向移动。因此在振动和横向载荷下不会被松开。

自锁螺纹(防松螺纹)拆卸方便:

自锁螺纹(防松螺纹)并不是依靠过盈配合进行防松的,它的装卸和普通螺纹一样方便,并不需要使用特定的工具。

自锁螺纹(防松螺纹)的方向性:

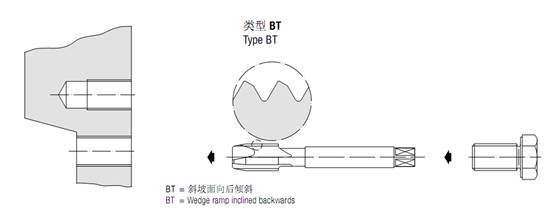

使用自锁螺纹丝锥加工通孔螺纹时,因为30°斜边是有方向性的,不能颠倒,所以其攻入方向必须与螺栓拧入方向一致。如果工艺上需要反向吊装,则需要使用反向30°斜角的自锁螺纹丝锥


去毛刺|倒角|浮动铰刀柄|滚压刀

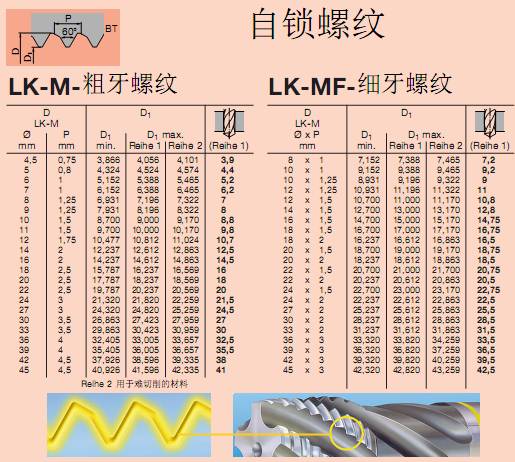

自锁螺纹预钻孔直径大于普通螺纹孔的内径。详见如下表格:

去毛刺|倒角|浮动铰刀柄|滚压刀

使用自锁螺纹的好处除了防松以外还有:

1,         因为预钻孔直径加大,而且放大了预钻孔直径的制造公差,有利于加工,减少了丝锥的金属去除量。

2,         自锁螺纹丝锥的牙尖叫为90°,相比普通丝锥的60°牙尖角,自锁螺纹丝锥会具有更高的强度,不易磨损,使用寿命更长。

3,         自锁螺纹中径最小值有严格控制,对最大值的限制并不严格,所以重新修磨次数可以较多

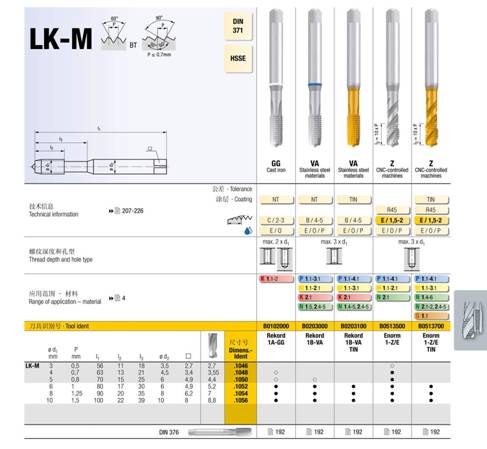

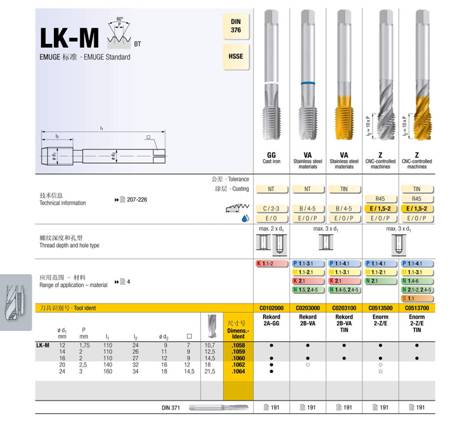

EMUGE自锁螺纹(防松螺纹)丝锥标准品选型表:

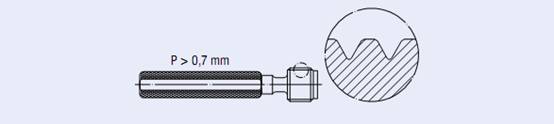

自锁螺纹(防松螺纹)量规:

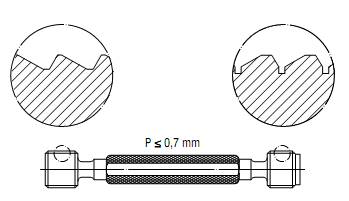

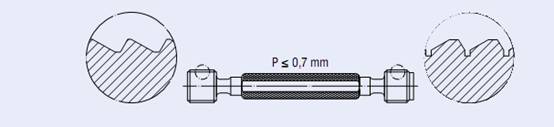

我们推荐使用我们的二件式量规,其类似通用的量规(通规和止规的组合体),对于如果自锁螺纹是使用EMUGE自锁螺纹丝锥加工出来的的螺纹完全足够了。

去毛刺|倒角|浮动铰刀柄|滚压刀

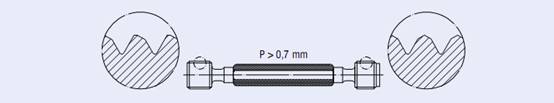

自锁螺纹量规具有相同的原理,不同之处是塞规的通规必须注意螺杆旋入方向正确,止规则能被用于任一方向的旋入。

去毛刺|倒角|浮动铰刀柄|滚压刀

 去毛刺|倒角|浮动铰刀柄|滚压刀

如果通过使用螺纹铣刀加工的自锁螺纹,我们推荐使用EMUGE HPRG量规,来检查斜坡的最低根部,并且有助于鉴别斜坡的角度任何偏差。

去毛刺|倒角|浮动铰刀柄|滚压刀



埃莫克法兰肯(EMUGE-FRANKEN)是一家有90多年历史的在螺纹加工、铣削加工、工件夹固以及精密量具领域提供技术的集团公司。

公司总部及生产基地位于德国纽伦堡市附近的劳夫市和吕克斯多夫镇。1000多名员工致力于为客户提供高性能产品和技术服务。
