向上去毛刺倒角SV-FTC0-ER11刀柄案例分析


一、测试工件与要求

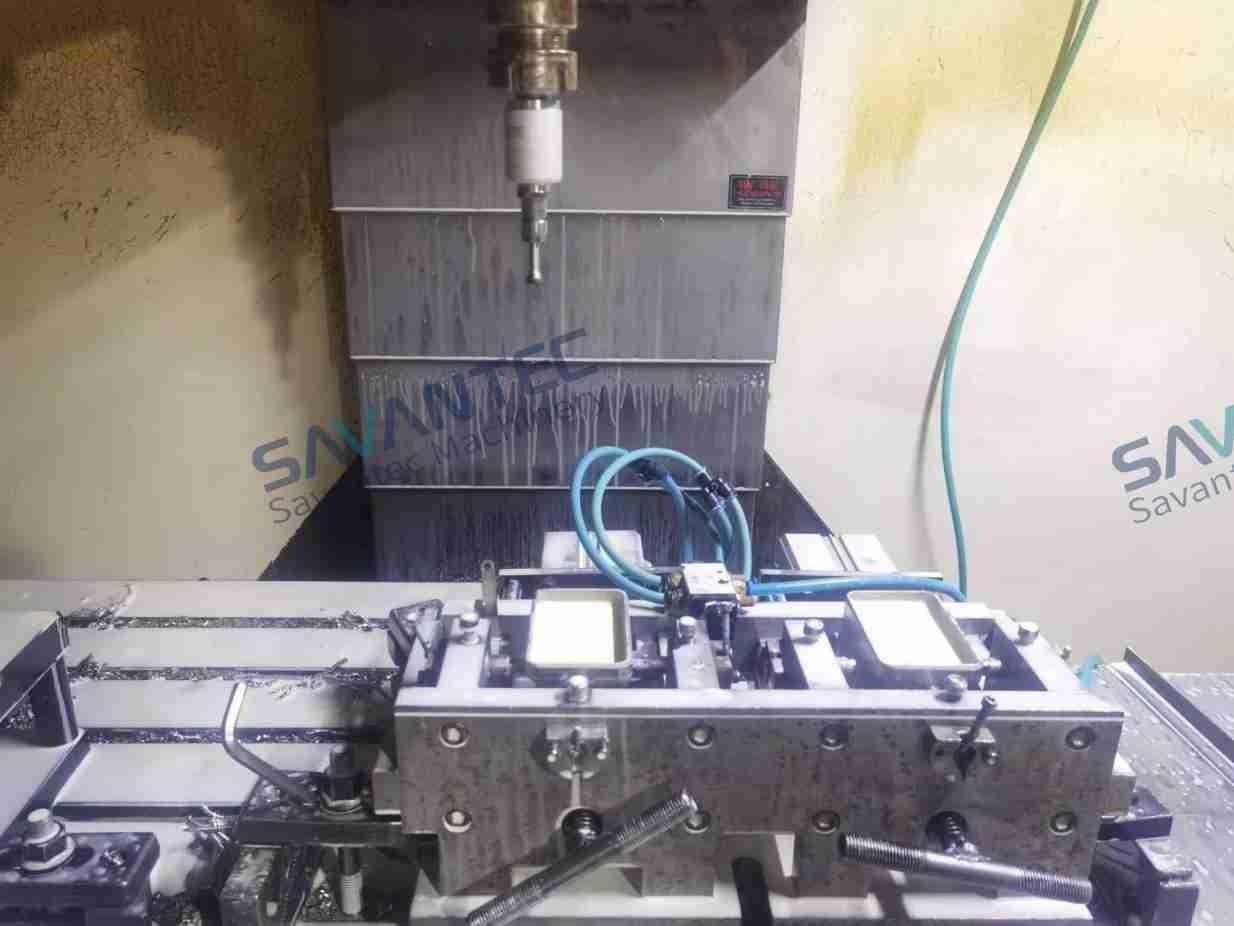

测试工件:汽车零部件

工件材质:不锈钢

去毛刺|倒角|浮动铰刀柄|滚压刀

要求:内轮廓倒角去毛刺,主要目标是去毛刺,对倒角大小无严格要求。工件为蜡模薄壁件,考虑到工装误差等因素,使用刚性倒角刀会产生倒角一致性差的问题。



二、使用刀具与调整

使用刀具:向上浮动去毛刺刀柄 SV-FTC0-ER11

弹簧调整力度:调节为松的状态,以允许刀具在加工过程中可以轻松自由浮动。

去毛刺|倒角|浮动铰刀柄|滚压刀

三、加工参数与测试过程

加工参数(拐角R为7mm):



Test 1:

使用D10旋转锉头部往上1-2mm处刃口切削。

转速n=4000,进给F=3000。

初始下刀为垂直向下。

结果:拐角处毛刺去的不干净,且初始下刀的地方会有倒角偏大的情况。

Test 2:

使用D16旋转锉尖头往上2.5-3mm处刃口切削。

转速n=4000,进给F=3000。

使用初始下刀点为圆弧下刀。

去毛刺|倒角|浮动铰刀柄|滚压刀

结果:所有地方的毛刺都能很好的去掉,但初始下刀点倒角还是会偏大。


 去毛刺|倒角|浮动铰刀柄|滚压刀去毛刺|倒角|浮动铰刀柄|滚压刀

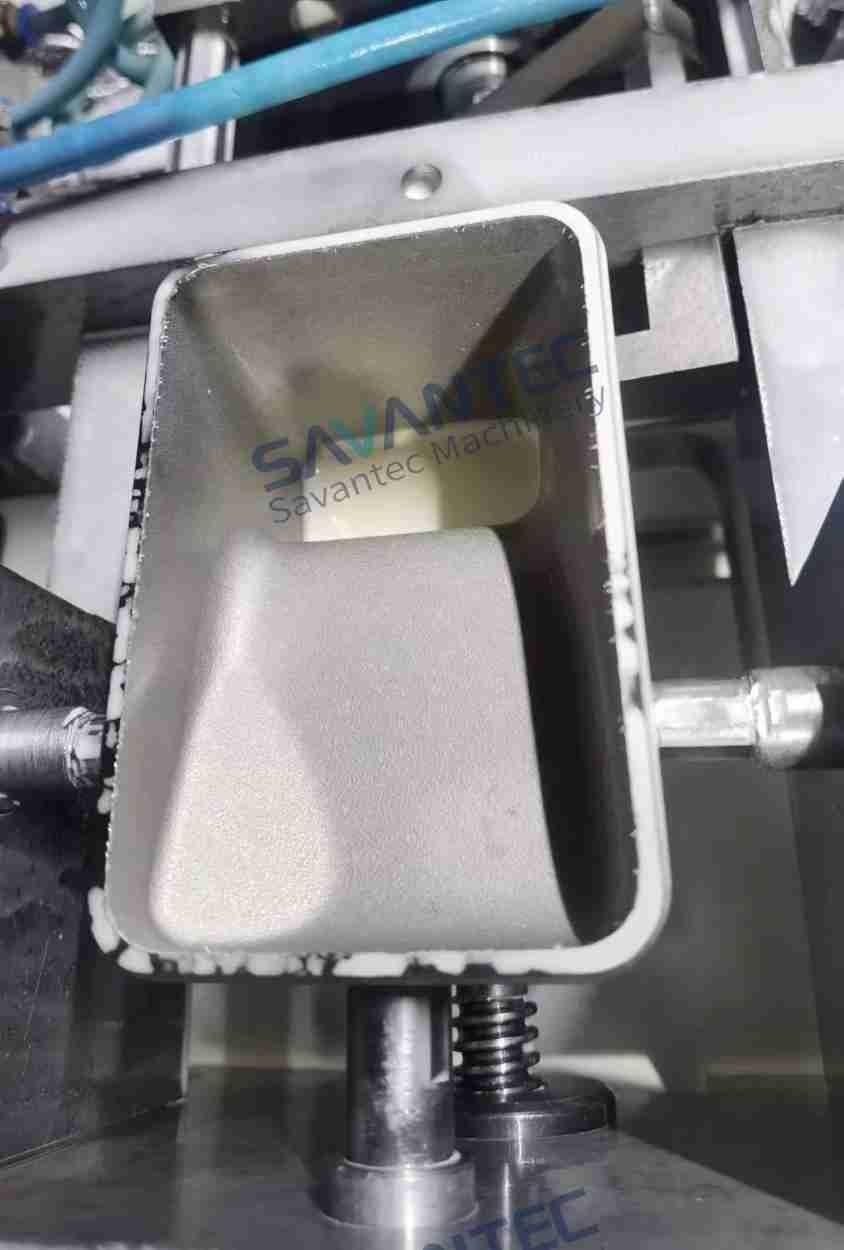

加工前vs加工后



四、存在的问题与解决方案



存在的问题:



初始下刀点倒角偏大。

拐角处毛刺去的不干净。

解决方案:



通过程序优化,将下刀点的机床倍率打低50%,让刀柄顺利完成上浮动作。

针对客户毛刺较大的问题,建议使用旋转锉的中间部位进行加工,因为中间部位的刃口及排屑槽较大,加工效果会好点。

可以考虑加大下压的弹力(FTC0可直接在外部调节),以提高倒角的一致性。

客户反馈与后续优化

客户反馈:客户对测试结果还算满意,但希望进一步优化。刀具已留在客户处继续测试,以便后续根据测试数据调整参数。



后续优化方向:

根据客户后续测试的数据,分析初始下刀点的参数调整。

进一步优化程序,确保刀具在加工过程中能够更稳定地浮动。

考虑使用更合适的旋转锉头部,以提高加工效果。

五、竞品分析

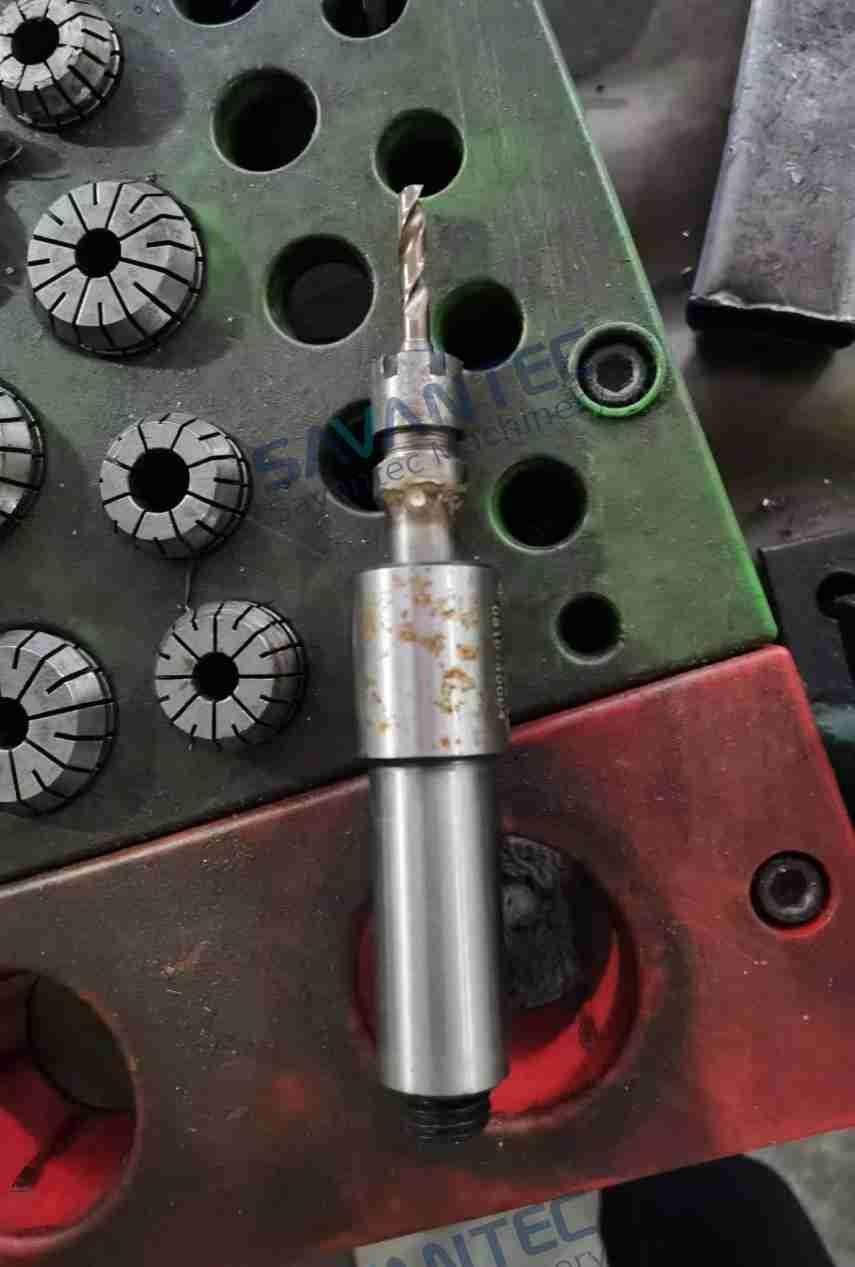

竞品情况:近期拜访的客户中,有使用淘宝上很便宜的一款简易向上浮动去毛刺刀柄的,但反馈效果不佳。

去毛刺|倒角|浮动铰刀柄|滚压刀



竞品问题分析:



可能是刀柄的浮动机制不稳定,导致加工效果不一致。

材质和工艺可能无法满足高精度加工的要求。

缺乏专业的技术支持和售后服务,导致客户在使用过程中遇到问题无法解决。

去毛刺|倒角|浮动铰刀柄|滚压刀

结论与建议

结论:我们的产品角度浮动去毛刺刀柄 SV-FTC0-ER11 在本次测试中表现出良好的加工效果,但仍存在一些需要优化的地方。



六、建议:



继续优化程序,确保刀具在加工过程中能够更稳定地浮动。

加强与客户的沟通,及时了解客户的使用情况和反馈,以便进行针对性的优化。

加大市场推广力度,提高产品的认知度和竞争力。

通过以上分析和建议,相信可以进一步优化向上浮动去毛刺倒角刀柄的加工效果,提高客户满意度。
