旋压刀柄
优势:
1、强大的加持力
1:16力矩转换配合小锥度筒夹,产生更高效的切削力
2、精度高
2.5倍径向跳动≤3um,动平衡G2.5-20000rpm
3、抗震阻尼系统
自带阻尼减震,抑制切削震动
4、简易装卸方式
无需取下刀柄,一把六角扳手即可完成更换刀具
特性:

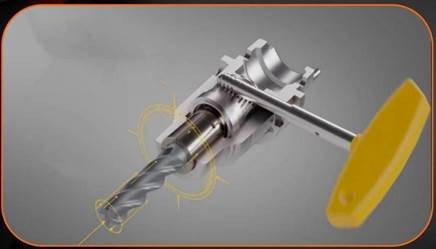

一、更大的加持力

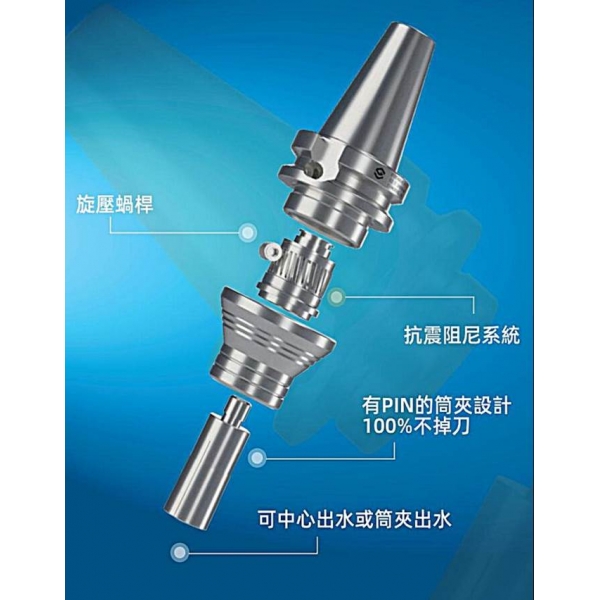

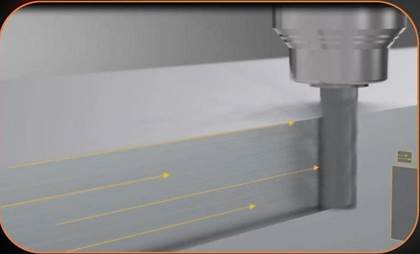

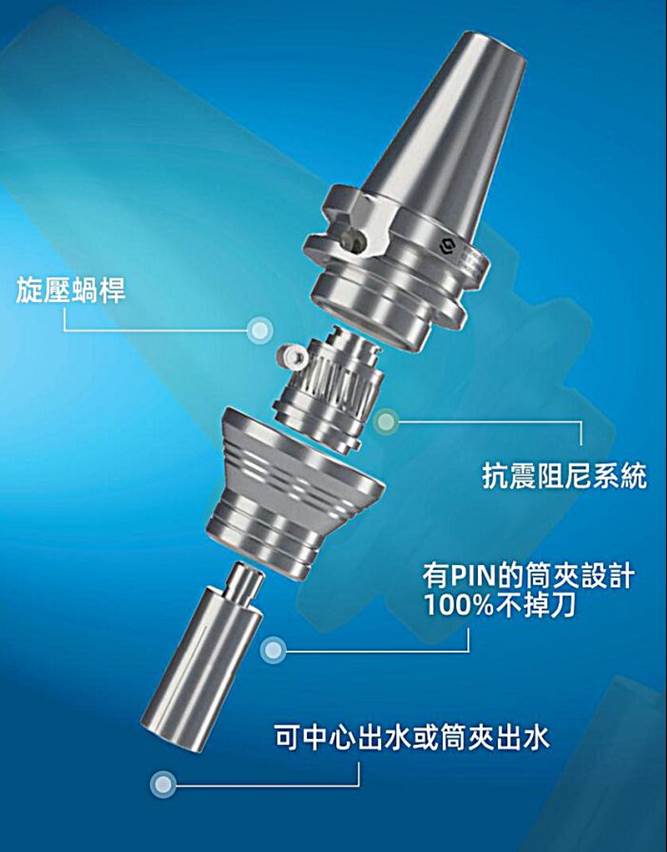

旋压刀柄采用机械式涡轮蜗杆传动结构,以1:16的力矩转换,配合小锥度筒夹,产生强大、稳定且可靠的加持力。可以承受重切削时所产生的切削力,高效切削,节省时间和成本。 |

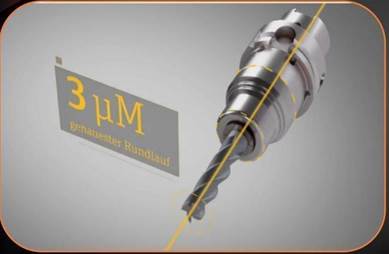

二、精度高
2.5倍径向跳动≤3um | |
动平衡G2.5-20000rpm |

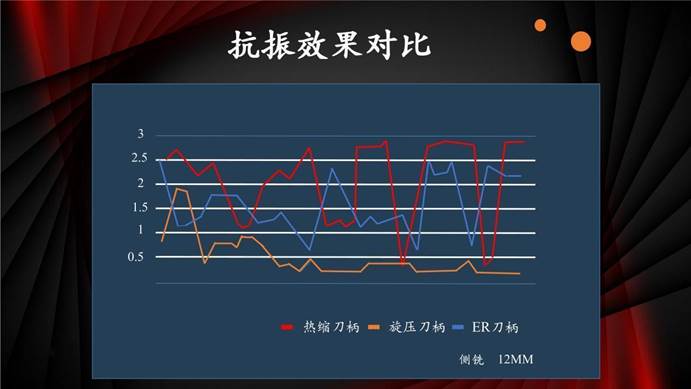

三、阻尼减震
刀柄自带阻尼机械系统,可产生阻尼减震性能,带来的是刀具的节省和刚好的光洁度,且实现低噪音高效加工。
|

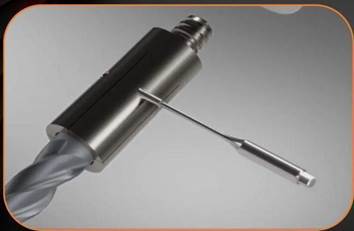

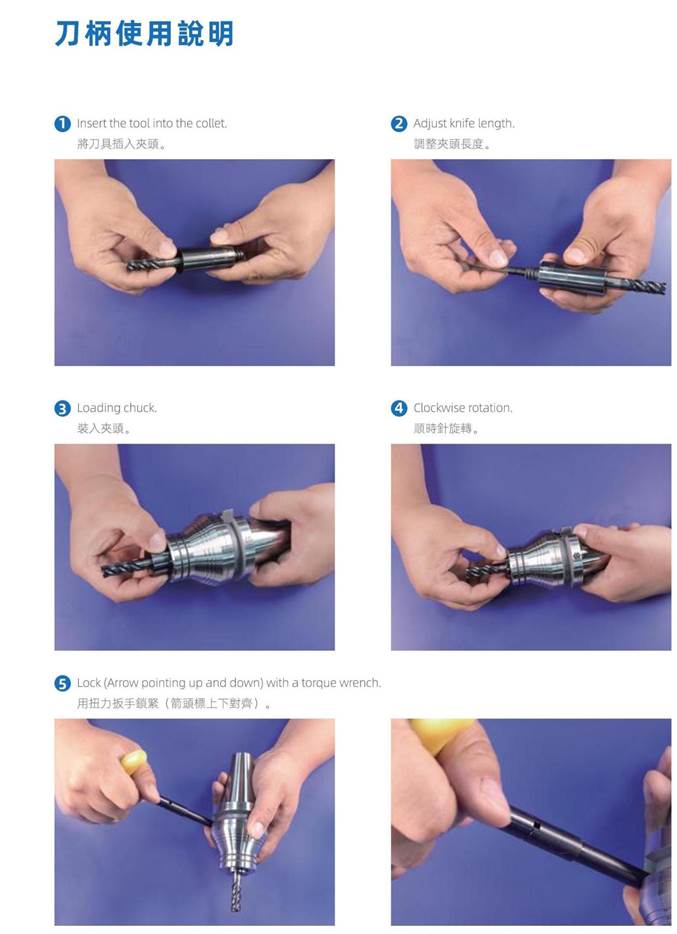

四、拆卸方便

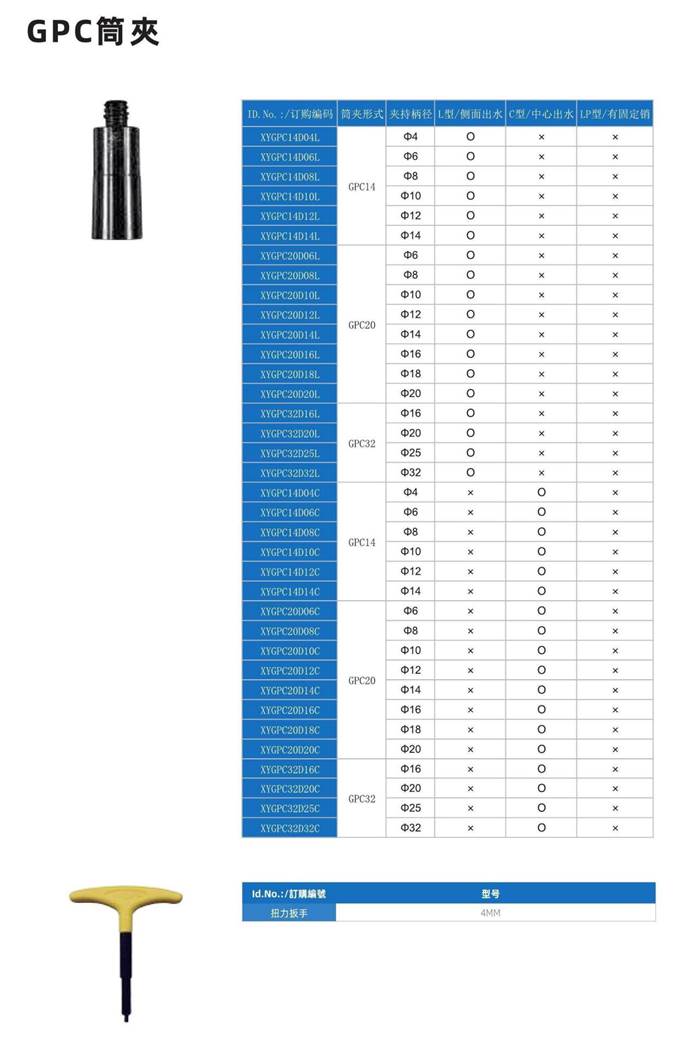

旋压刀柄配合GPC筒夹,实现快速装卸,无需从主轴取下刀柄,一把扭力扳手即可更换刀具,节省人力物力,提高加工效率。
|

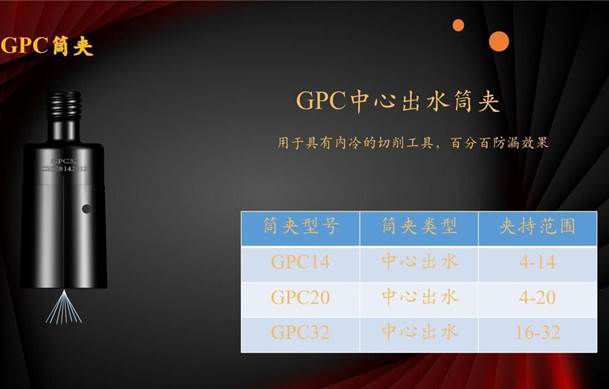

五、筒夹分侧面冷却和内冷

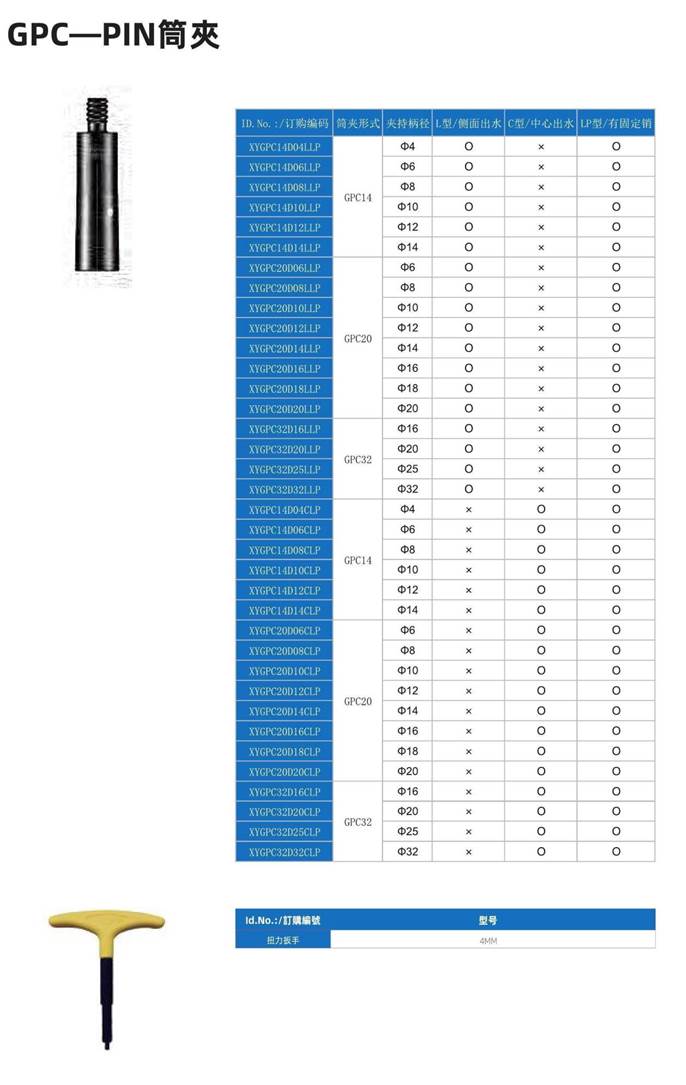

带PIN设计的GPC筒夹,配合R沟槽刀具或DIN6535HB侧固刀具使用,防止掉刀,简易的机械式解决方案。
|
油压刀柄 | 热缩刀柄 | ER刀柄 | 旋压刀柄 | |
夹持力 | 80Nm | 150Nm | 60Nm | 180Nm |
2.5倍径综合跳动精度 | 3um | 2um | 5-10um | 3um |
加持方式 | 液压夹紧 | 热缩夹紧 | 螺帽夹紧 | 蜗轮蜗杆夹紧 |
表面光洁度 | 较好 | 一般 | 一般 | 较好 |
抗震系统 | 油腔减震 | 无抗震系统 | 抗震效果一般 | 抗震阻尼系统 |
刀具更换 | 六角扳手 | 热缩机 | 螺母扳手 | 六角扳手 |
旋压刀柄相比于其他种类的刀柄可提升10-15%的刀具寿命
针对196个工件进行加工,在达到相同表面质量的情况下,使用旋压刀柄可以节省30%的加工时间。相同时间可以多产出30%的工件数量,总成本可节省20-30%。

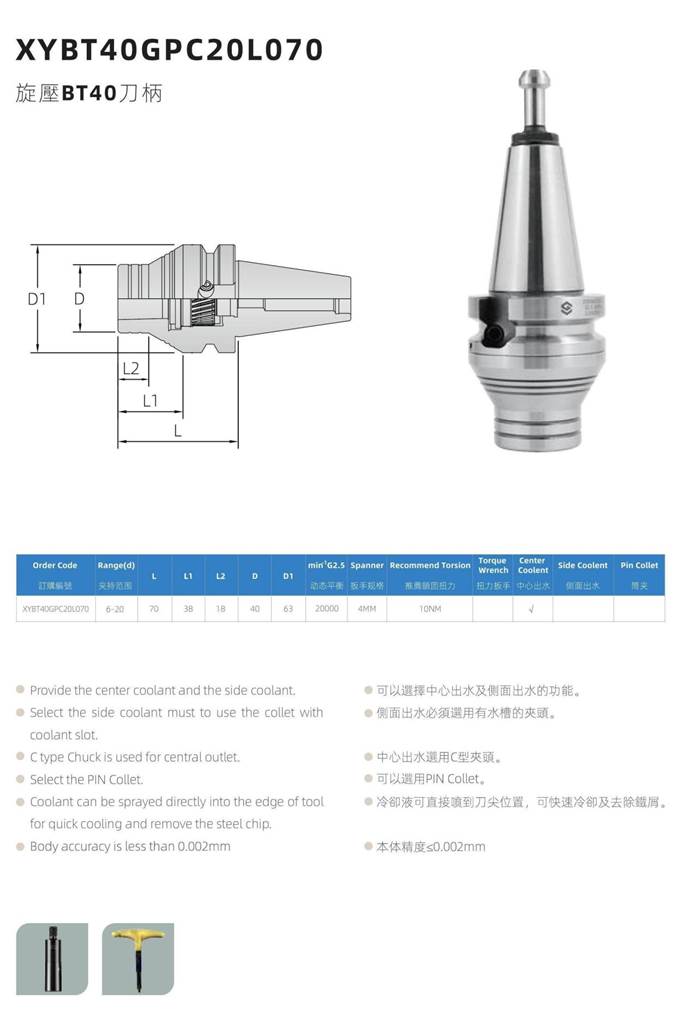

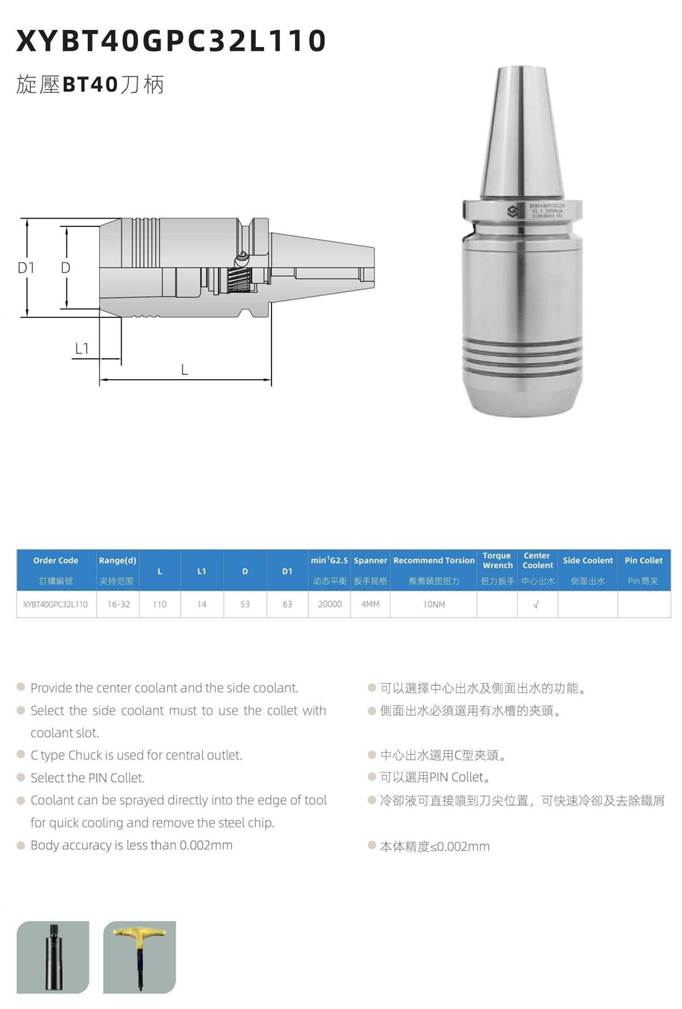

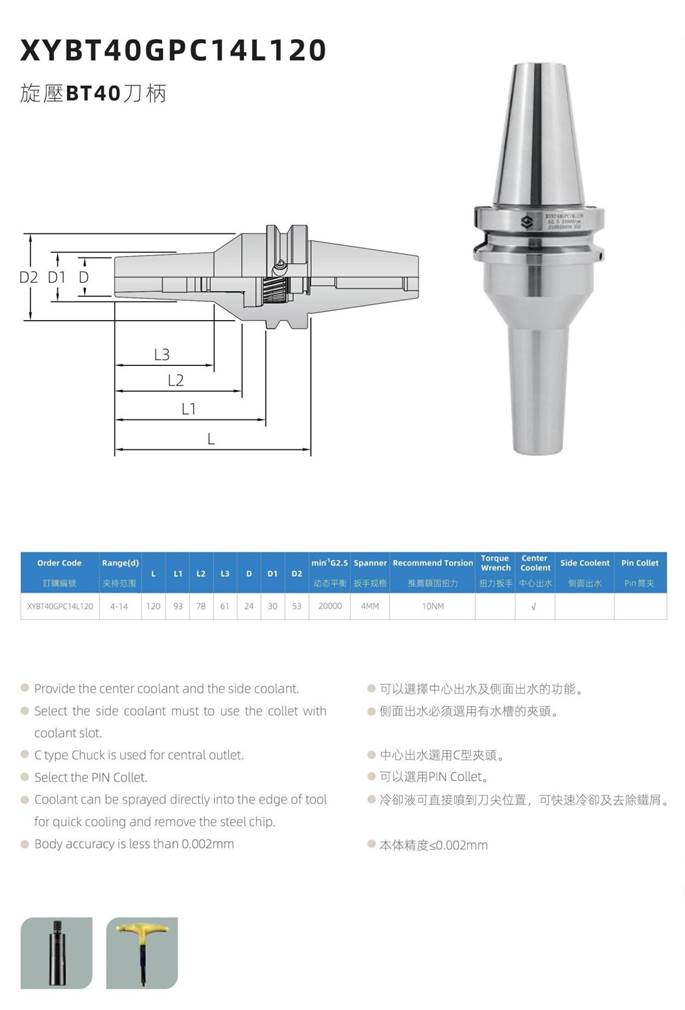

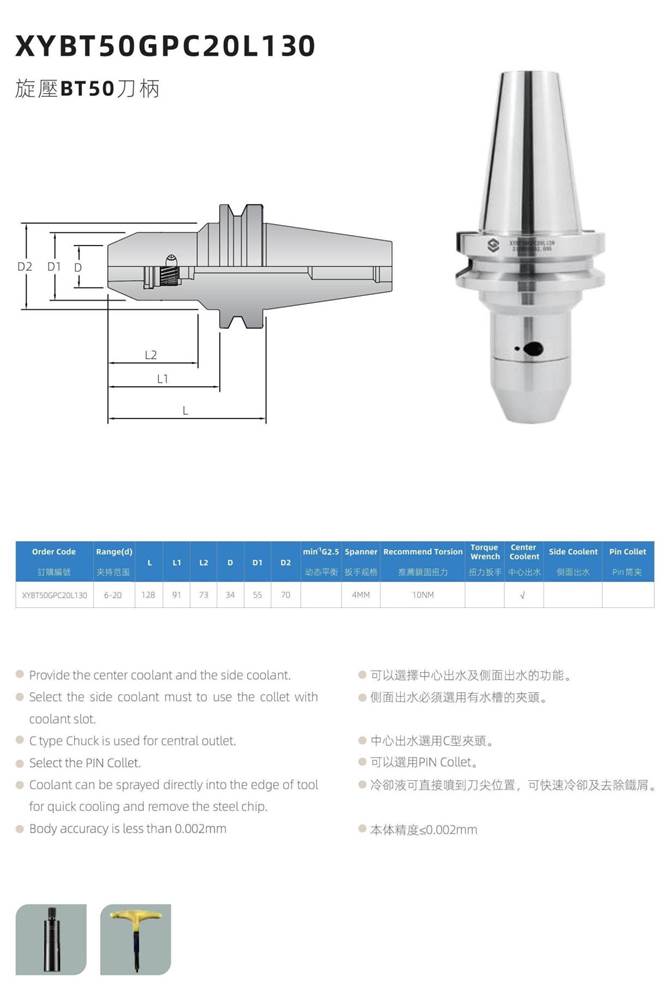

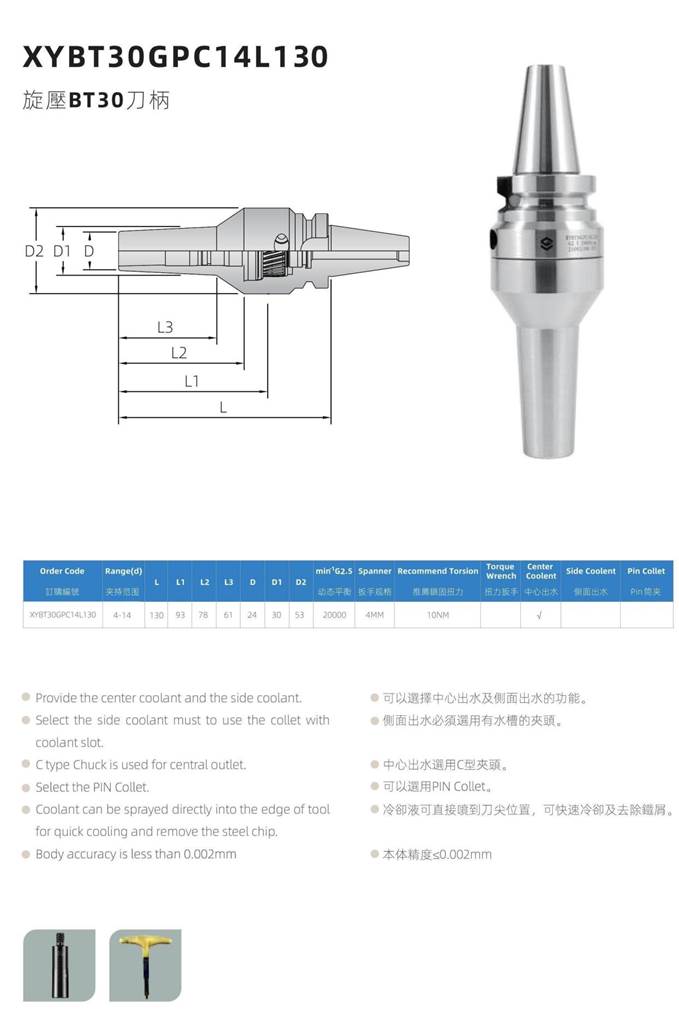

旋压刀柄的选型:
