HEULE-SNAP正反倒角刀

HEULE-SNAP – 经济型正反倒角刀具

在单次工序中完成正反面的倒角，经济实用且更换刀片快捷。

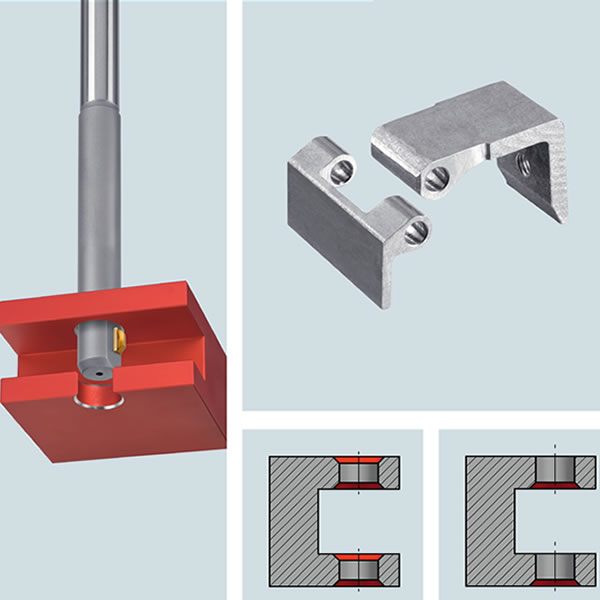

HEULE-SNAP是一种经济型的正反倒角刀具，结构简单使用方便，刀片可快速更换，能适应多种加工场合。在使用的过程中不需翻转工件或主轴停转就可完成孔的正反面去毛刺或倒角。其主要用于大批量生产零件的去毛刺倒角工序中。

优点

§  在单次工序中完成正反面倒角。

§  刀片为可换式硬质合金涂层刀片。

§  结构简单，使用安全可靠。

§  在加工的过程中，不会伤害孔内壁。（会有轻微挤压）

§  最小刀具直径能做到2.0mm。

功能

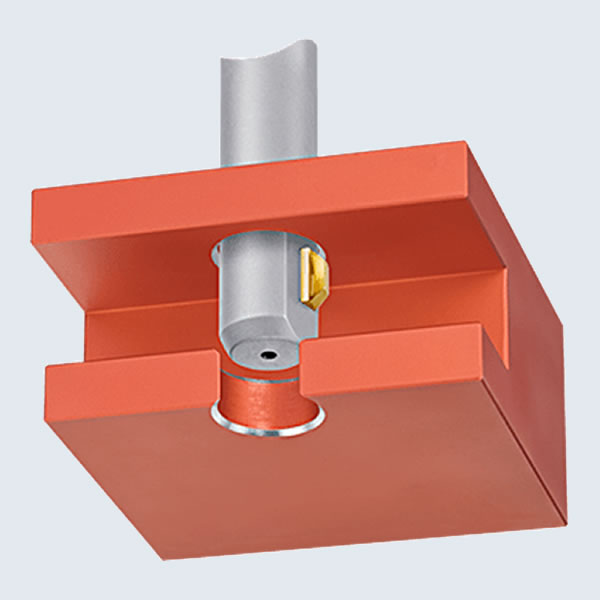

HEULE-SNAP倒角刀片由一弹簧控制销固定在刀体里面，其能径向运动。专门设计的刃口形式能够完成孔的正反两面或仅反面的倒角。加工过程中，一旦倒角尺寸达到刀片设定的大小，刀片便缩回刀体内部。倒角大小及角度是通过刀片的刃口形状来确定的，只有改变刀片的刃口形状才能改变倒角的大小及角度。当刀具退出孔时，刀片在控制销的作用下，弹回到初始位置。圆周方向上的刀片圆弧形状设计使得刀片在孔内运动时不会对孔壁产生破坏，即使孔是铰削后的孔。结果是在一次工序中完成正反两面的倒角。其操作非常简单，首先刀具快速移动到孔口上缘，向前攻进，完成正面倒角，然后刀具快速通过工件，在此过程中主轴不需停转，反向进给，完成背面倒角，刀具快速移出工件，正反倒角完成。

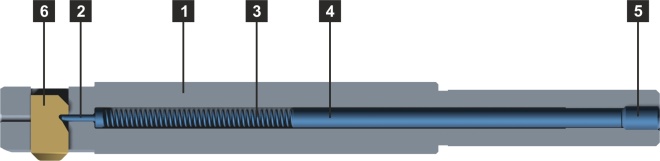

描述

1.        刀体

2.        控制销

3.        弹簧

4.        距离销

5.        调节螺钉

6.        刀片

产品规格

HEULE-SNAP标准产品规格从2mm至35mm。此外通过HEULE-SNAP标准刀座，可以实现更大孔径孔的正反倒角。HEULE-SNAP 刀具的倒角大小从0.1mm至1.5mm不等，其根据刀片的选择而定，具体情况可参考HEULE-SNAP样本。

详细资料点击下载：

                             HEULE-SNAP样本
